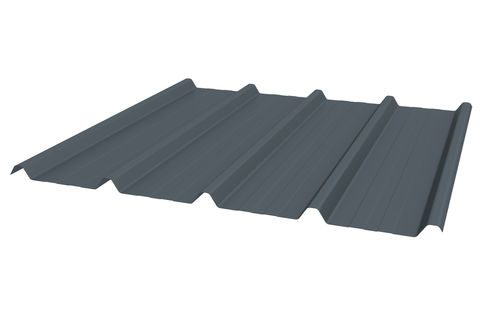

パネルサイディング JI 33-250-1000

スチール製金属板亜鉛めっき

概要
JI 33-250-1000 は、農業用・工業用・商業用建物の単板・複合パネル外壁用に設計された鋼製トラペゾイダル（梯形）外壁材です。プロファイル（高さ33 mm、ピッチ250 mm）は構造上の挙動が予測しやすく、プロジェクト要件に応じて複数の長さ、厚さ、塗装で供給されます。

用途

• 工業・農業建物の外装（外壁）
• 単板および複合（ダブルスキン）外壁システム
• 役物、金物、断熱材、サンドイッチパネルなどのアクセサリに対応

寸法
長さ：最小 1500.0 mm / 最大 13500.0 mm
幅：最大 1000.0 mm
プロファイル：高さ 33 mm / ピッチ 250 mm

厚さと重量
0.50 mm：4.79 kg/m²
0.60 mm：5.75 kg/m²
0.70 mm：6.70 kg/m²

材質
鋼 S280 GD（亜鉛めっきコイル）

塗装と利用可能色

• Essential（25 µ）— 外装用の基本塗装（外壁、屋根、アクセサリ向け）。

  • RAL 1002 — #D2AA6D
  • RAL 1013 — #E3D9C7
  • RAL 1015 — #E6D2B5
  • RAL 1019 — #A48F7A
  • RAL 1021 — #F6B600
  • RAL 2001 — #BA481C
  • RAL 3000 — #A72920
  • RAL 3009 — #6D342D
  • RAL 5002 — #00387A
  • RAL 5008 — #2B3A44
  • RAL 5010 — #004F7C
  • RAL 5011 — #1A2B3C
  • RAL 5014 — #637D96
  • RAL 5015 — #007CAF
  • RAL 5017 — #005B8C
  • RAL 6003 — #50533C
  • RAL 6005 — #114232
  • RAL 6009 — #27352A
  • RAL 6011 — #6B7C59
  • RAL 6020 — #37422F
  • RAL 6021 — #8A9977
  • RAL 7006 — #766A5E
  • RAL 7012 — #575D5E
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7032 — #B5B0A1
  • RAL 7035 — #D7D7D7
  • RAL 7037 — #7A7B7A
  • RAL 7042 — #8E9291
  • RAL 8004 — #8D4931
  • RAL 8011 — #5A3827
  • RAL 8012 — #66332B
  • RAL 8014 — #4A3526
  • RAL 8019 — #3D3635
  • RAL 8024 — #795038
  • RAL 8025 — #755847
  • RAL 9001 — #E9E0D2
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • RAL 9016 — #F1F1EA
  • Woodstructure — #96652A
  • 1102 Rouge Tuile — #A65448
  • 4750 Gris Nuage — #949599
• Ultra — 厳しい屋外環境向け；プロファイルやサンドイッチパネルに適合。

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • Woodstructure — #96652A
• Ultra-X — Ultra 75 は屋根・外壁向けの最も耐久性の高い塗装。PVC-プラストソルと比較して優れた代替性があり、システム性能向上やプロジェクトレベルでのCO2削減に寄与します。

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
• HPS 200 Ultra® — 厳しい環境向けの高性能塗装群；例：White, Hamlet, Sargasso, Terracotta, Burano, Mushroom, Heritage Green, Moorland Green, Olive Green, Van Dyke Brown, Black, Albatross, Anthracite, Goosewing Grey, Pure Grey, Brown 等。

参照規格
亜鉛めっき鋼：EN 10346:2015 - 公差は EN 10143:2006 に準拠
コイル塗装：EN 10169:2022
幾何学公差：EN 508-1:2021
計算：EN 1993-1-3:2006

ダウンロード（例）
技術仕様書および製品図面をPDFで提供（JI 33-250-1000 専用ドキュメント）。

技術仕様

• 型番：JI 33-250-1000（トラペゾイダル外壁材）
• 材質：鋼 S280 GD（亜鉛めっき）
• 長さ範囲：1,500.0 mm — 13,500.0 mm（最小 / 最大）
• 最大幅：1,000.0 mm
• 利用可能な厚さと重量：0.50 mm（4.79 kg/m²）、0.60 mm（5.75 kg/m²）、0.70 mm（6.70 kg/m²）
• 単板・複合どちらの外壁にも対応；アクセサリフルレンジと互換
• 適用規格：EN 10346:2015、EN 10169:2022、EN 508-1:2021、EN 1993-1-3:2006
