溶融亜鉛メッキ鋼製ウォールパネル JI 10-100-1100

外壁用外壁テクスチャード仕上げ

概要

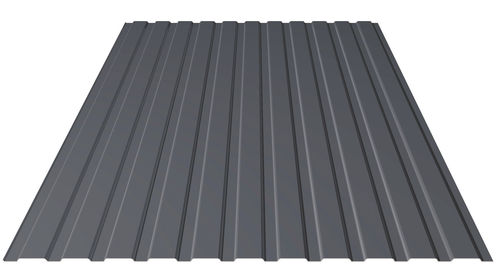

JI 10-100-1100 は、壁面被覆および扉被覆（スライディング扉・片開き扉）、ファシアや軒裏仕上げ向けに設計された台形断面の鋼製プロファイルです。薄く軽い断面により取り扱いと施工が容易で、工業・農業建築の技術的な外観仕上げに適しています。熱間亜鉛めっき鋼で製造され、複数の長さ・幅・塗装系で提供されます。

用途

• スライディング扉・片開き扉の被覆
• ファシア、軒裏、化粧端部
• 工業・農業建物の外壁被覆およびファサード仕上げ
• 建物外皮の二次仕上げ部材

主要特長

• 壁面・扉用の台形箱型プロファイル
• 材料：熱間亜鉛めっき鋼（Steel S280–S320 GD）
• 薄型・軽量断面で取り扱いと施工が容易
• 複数の長さ、幅、板厚、コイル塗装系で供給可能

寸法
長さ：最小 1500 mm／最大 8000 mm
幅：最大 1100 mm

板厚と面密度
0.5 mm：4.35 kg/m²
0.6 mm：5.22 kg/m²
0.63 mm：5.98 kg/m²
0.7 mm：6.09 kg/m²
0.75 mm：7.12 kg/m²

塗装系／仕上げ
使用環境と要求性能に応じて複数のコイル塗装ファミリーが利用可能です。代表的な選択肢：

• Essential (25 µ) — 屋外用の基本的なコイル塗装（被覆、屋根、付属品）
• Ultra — 取り扱い・加工耐性に優れた高表面硬度塗装
• Ultra-X (Ultra 75) — 屋根・被覆向けの高耐久塗装、PVC/プラスチゾルの代替
• HPS 200 Ultra® — 過酷環境向けの高性能コイル塗装

色・オプション

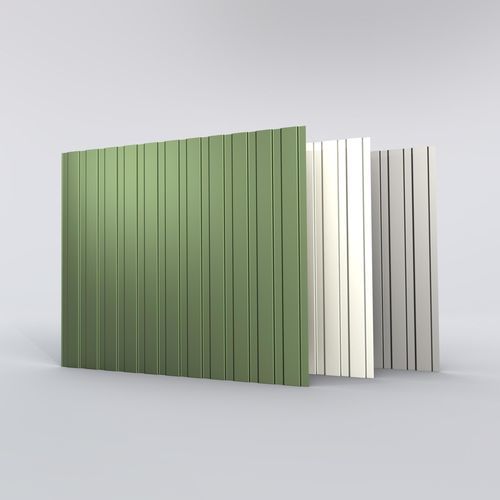

各塗装ファミリーにおいて複数の RAL 色および特殊仕上げが選択可能。滑らかな表面またはテクスチャ付き表面の供給が可能です。

参照規格

• 亜鉛めっき鋼：EN 10346:2015（公差：EN 10143:2006）
• コイル塗装：EN 10169:2022
• 形状／公差：EN 508-1:2021
• 構造計算：EN 1993-1-3:2006

注意事項

• 耐久性や暴露条件に応じて板厚・面密度・塗装系を選定してください。
• 長さ、公差、色の可用性は発注ごとに技術資料で確認してください。

技術仕様

• 型番：JI 10-100-1100
• 材料：Steel S280–S320 GD（熱間亜鉛めっき鋼）
• 長さ範囲：1500 mm — 8000 mm
• 最大有効幅：1100 mm
• 板厚／面密度：前述の表を参照
• 塗装：Essential (25 µ)、Ultra、Ultra-X (Ultra 75)、HPS 200 Ultra®
• 規格：EN 10346:2015；EN 10143:2006；EN 10169:2022；EN 508-1:2021；EN 1993-1-3:2006
