パネルサイディング JI 30-207-1035

スチール製鋼金属板

概要

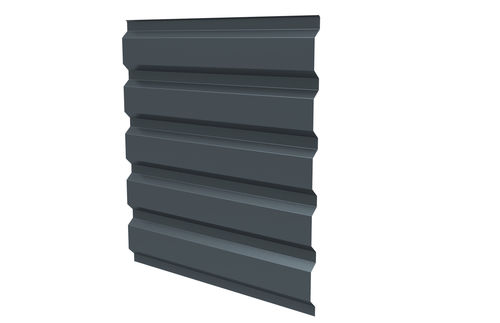

JI 30-207-1035 は外装用のリブ付き単層鋼板（バードィング）です。乾式外装システムでの使用を想定しており、構造性能、施工の容易さ、豊富な仕上げバリエーションが特長です。複数の板厚と長さで提供され、建築要件に合わせて選択できます。

寸法
長さ: 最短 1500.0 mm / 最長 13600.0 mm
幅: 最大 1035.0 mm

厚さと重量
0.63 mm: 5.83 kg/m²
0.75 mm: 6.94 kg/m²

特性

• 材料: 鋼板 S320 GD

塗装 - 概要
Essential (25 µ)
外装向けのベースコーティング（外壁、屋根、付帯部品、空調機器等）に適しています。

• 01002: RAL 1002 (#D2AA6D)
• 01013: RAL 1013 (#E3D9C7)
• 01015: RAL 1015 (#E6D2B5)
• 01019: RAL 1019 (#A48F7A)
• 01021: RAL 1021 (#F6B600)
• 02001: RAL 2001 (#BA481C)
• 03000: RAL 3000 (#A72920)
• 03009: RAL 3009 (#6D342D)
• 05002: RAL 5002 (#00387A)
• 05008: RAL 5008 (#2B3A44)
• 05010: RAL 5010 (#004F7C)
• 05011: RAL 5011 (#1A2B3C)
• 05014: RAL 5014 (#637D96)
• 05015: RAL 5015 (#007CAF)
• 05017: RAL 5017 (#005B8C)
• 06003: RAL 6003 (#50533C)
• 06005: RAL 6005 (#114232)
• 06009: RAL 6009 (#27352A)
• 06011: RAL 6011 (#6B7C59)
• 06020: RAL 6020 (#37422F)
• 06021: RAL 6021 (#8A9977)
• 07006: RAL 7006 (#766A5E)
• 07012: RAL 7012 (#575D5E)
• 07015: RAL 7015 (#4F5358)
• 07016: RAL 7016 (#383E42)
• 07021: RAL 7021 (#2F3234)
• 07022: RAL 7022 (#4C4A44)
• 07032: RAL 7032 (#B5B0A1)
• 07035: RAL 7035 (#d7d7d7)
• 07037: RAL 7037 (#7A7B7A)
• 07042: RAL 7042 (#8E9291)
• 08004: RAL 8004 (#8D4931)
• 08011: RAL 8011 (#5A3827)
• 08012: RAL 8012 (#66332B)
• 08014: RAL 8014 (#4A3526)
• 08019: RAL 8019 (#3D3635)
• 08024: RAL 8024 (#795038)
• 08025: RAL 8025 (#755847)
• 09001: RAL 9001 (#E9E0D2)
• 09002: RAL 9002 (#D6D5CB)
• 09005: RAL 9005 (#0E0E10)
• 09006: RAL 9006 (#A1A1A0)
• 09007: RAL 9007 (#868581)
• 09010: RAL 9010 (#F1EDE1)
• 09016: RAL 9016 (#F1F1EA)
• 50004: Woodstructure (#96652A)
• 70003: 1102 Rouge Tuile (#A65448)
• 90007: 4750 Gris Nuage (#949599)

Ultra
厳しい外部環境向けのコーティング：プロファイル、屋根・外装用サンドイッチパネル、建築部材（瓦、雨樋等）。

• 01015: RAL 1015 (#E6D2B5)
• 05008: RAL 5008 (#2B3A44)
• 07015: RAL 7015 (#4F5358)
• 07016: RAL 7016 (#383E42)
• 07021: RAL 7021 (#2F3234)
• 07022: RAL 7022 (#4C4A44)
• 07035: RAL 7035 (#d7d7d7)
• 08012: RAL 8012 (#66332B)
• 09002: RAL 9002 (#D6D5CB)
• 09005: RAL 9005 (#0E0E10)
• 09006: RAL 9006 (#A1A1A0)
• 09007: RAL 9007 (#868581)
• 09010: RAL 9010 (#F1EDE1)

参照規格
溶融亜鉛めっき鋼: NF EN 10346:2015 - 公差は NF EN 10143:2006 に準拠 - NF P34-310:2017
コイル塗装: NF EN 10169:2022 - NF P34-301:2017
公差: RAGE 専門家勧告（2014年7月）
計算・試験: NF P 34-503-1:2024 を RAGE 2014 推奨と適用されるユーロコード / NV65 規則に従って解釈。

特性 / 技術仕様

• 商品名: JI 30-207-1035
• タイプ: リブ付き外装鋼板（単層外装）
• 材料: 鋼板 S320 GD
• 有効幅: 1035.0 mm
• 使用可能長さ: 1500.0 mm - 13600.0 mm
• 使用可能厚さ: 0.63 mm (5.83 kg/m²), 0.75 mm (6.94 kg/m²)
• 利用可能な塗装: Essential (25 µ) と Ultra (RAL パレットおよび上記特殊仕上げ)
• 規格: NF EN 10346, NF EN 10169; 公差と計算は RAGE 推奨および適用されるユーロコード / NV65 に準拠
