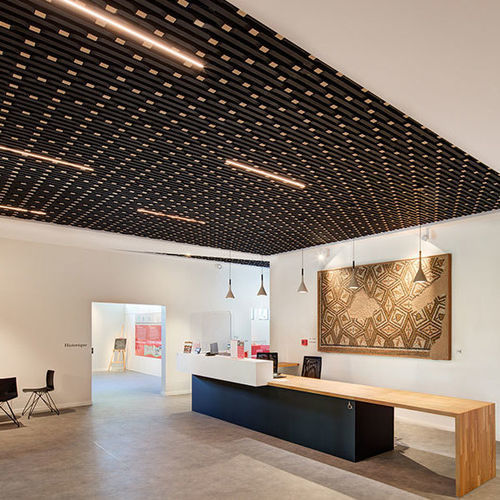

仮天井用吸音パネル LINEA PIX

ダグラス無垢材オーク材

製品概要
吊り天井用に設計された無垢材の吸音パネル。Linea Pix は木製スラットの仕上げと吸音裏打ちを備え、商業施設や公共空間での音響性能向上を目的としています。

特長

• 2 種類の取付け仕様：T24 見切りグリッドに嵌合するタイプ、または金属／木製下地へビス固定するタイプ
• 取付けは NF EN 13964 および DTU 58-1 に準拠

吸音性能
評価吸音率（加重指数）：αw = 0.75（吸音等級 C）。値（αp、αw、吸音等級）は ISO 11654 に基づき算出；吸音は ISO 354 に基づき測定（Linea パネル＋吸音補助＋20 mm 岩綿、プラナム E250 mm の条件）。

技術データ
パネル寸法：2495 x 600 mm（ビス固定のみ）；1880 x 600 mm；1265 x 600 mm
スラット断面：40 x 40 mm
スラット間隔：35 mm
スラット中心間隔：75 mm
背面カウンタースラット（黒）：34 x 45 mm
総厚：67 mm
木材種：パイン、オーク
面密度：パイン 11.7 kg/m²；オーク 13.5 kg/m²
開口率：47 %

背面パネル
硬質岩綿ボード（2.4 kg/m²）、黒色フリース貼り（600 x 600 mm；厚さ 20 または 22 mm）。Laudescher による供給対象外。

仕上げと耐火性能
難燃処理済み。ユーロクラス：木材種および表面仕上げにより B-s1, d0 または B-s2, d0。

木材と仕上げ

• 木材：パインまたはオーク
• スラット仕上げ：クリアニス（敏感な環境にはクリアニス推奨）
• ワックスカラー仕上げ：White、Douglas、Oak、White oak、Cenza、Green、Wenge、Black
• その他カラーは要望に応じて対応

技術仕様

• モデル：Linea Pix
• 製品種別：無垢材吸音天井パネル（Linea 3D）
• パネル寸法：2495 x 600 mm（ビス固定のみ）；1880 x 600 mm；1265 x 600 mm
• スラット断面：40 x 40 mm
• スラット間隔：35 mm
• スラット中心間隔：75 mm
• 背面カウンタースラット：34 x 45 mm
• 総厚：67 mm
• 木材種：パイン、オーク
• 面密度：11.7 kg/m²（パイン）；13.5 kg/m²（オーク）
• 開口率：47 %
• 音響：αw = 0.75；吸音等級 C（ISO 354 / ISO 11654 の条件を参照）
• 耐火：ユーロクラス B-s1, d0 または B-s2, d0（木材／仕上げに依存）
• 背面パネル：硬質岩綿ボード 600 x 600 mm、厚さ 20 または 22 mm（2.4 kg/m²）、黒フリース貼り（供給対象外）
• 取付け：T24 グリッドまたは金属／木製下地へのビス固定（NF EN 13964 および DTU 58-1 準拠）
• 仕上げ：クリアニスおよび複数のワックスカラーオプション；その他色は要望に応じて対応
