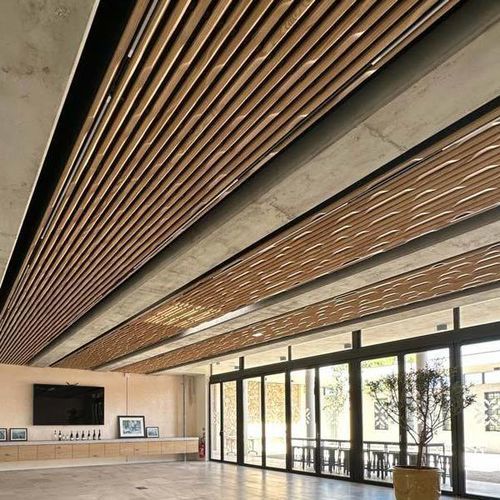

仮天井用吸音パネル LINEA EDGE

ダグラス無垢材オーク材

短い説明
無垢材製のアコースティックパネル。吊り天井用に設計されたスラット（格子）仕上げで、建築内装に適した吸音性能を備えています。

概要
Linea Edge パネルは取り付け方法が2種類あります：

• T24 モジュラグリッドへの設置用
• 金属または木製下地へのねじ止め（ねじ止め専用）

音響性能
評価吸音率：αw = 0.70。吸音等級：クラスC。αp、αw、吸音等級などの音響データは、Linea と音響裏当ておよびE250 mm空隙に20 mmのロックウールを組み合わせて、ISO 11654 に基づき算出しています。

仕上げ / 不燃性能
難燃仕上げ。EN 13501-1 に準拠した不燃性能：木材種および表面仕上げにより Euroclass B-s1, d0 または B-s2, d0 となります。

施工
T24 グリッドへの設置、またはねじ止めによる固定が可能。施工は NF EN 13964 および DTU 58-1 に準拠してください。

裏当てパネル
剛性のあるロックウール吸音板、表面密度 2.4 kg/m²、黒いフリース仕上げ。標準サイズ：600 x 600 mm、厚さ：20 または 22 mm。裏当てパネルは供給されません。

木材と仕上げ

• 木材種：パイン、オーク
• スラット仕上げ：クリア塗装（透明ニス）
• 着色ワックス仕上げ：ホワイト、ダグラス、オーク、ホワイトオーク、チェンザ、グリーン、ウェンジ、ブラック（その他の色は要問い合わせ）
• 敏感な環境にはクリア塗装を推奨

技術仕様

• パネル寸法：2495 x 600 mm（ねじ止めのみ）；1880 x 600 mm；1265 x 600 mm
• スラット断面：40 mm（表面） x 40 mm（高さ）
• スラット間隔：35 mm
• スラット中心間距離：75 mm
• 黒色裏当てスラット：34 x 45 mm
• 総厚：75 mm
• 木材種：パイン、オーク
• 面密度（パイン）：10.6 kg/m²
• 面密度（オーク）：12.2 kg/m²
• 開口率：47 %
• 評価吸音率：αw = 0.70
• 吸音等級：クラスC
• 不燃性能（EN 13501-1）：木材種と仕上げにより B-s1, d0 または B-s2, d0
• 設置基準：NF EN 13964、DTU 58-1
• 裏当てパネル：剛性ロックウール板（2.4 kg/m²）、サイズ 600 x 600 mm；厚さ 20 または 22 mm（供給されません）
