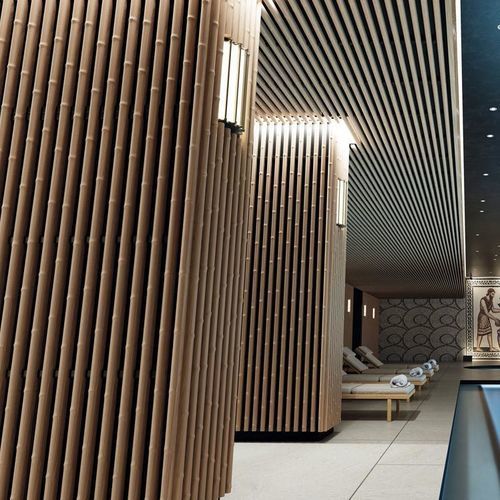

仮天井用吸音パネル LINEA JUNGLE

ダグラス無垢材オーク材

製品説明
無垢木材製の吸音スラットパネル。吊り天井用に設計されており、複数のパネル長と仕上げを選べるため、吸音性と直線的な意匠が求められる建築内装に適しています。

バージョン / 取付

• T24グリッドへの取付
• 金属または木製フレームへビス止め

概要
取付はT24吊りグリッド対応と、支持フレームへビス止めの2種類。設置はNF EN 13964およびDTU 58-1に準拠します。別売の黒色フリース被覆の硬質吸音ロックウール（2.4 kg/m²、600 x 600 mm、厚さ20または22 mm）を裏面に使用できます（供給されません）。

表：パネル寸法と形状
パネル寸法
2495 x 600 mm（ビス止めのみ）
1880 x 600 mm
1265 x 600 mm

スラット断面
40 mm（面） x 41 mm（高さ）

スラット間隔
35 mm

スラット中心間距離
75 mm

黒色裏当てスラット
34 x 45 mm

総厚
76 mm

音響性能
加重インデックス：αw = 0.70
吸音等級：クラスC
吸音値はISO 11654に基づき算出（Linea + 吸音補助材 + 20 mmロックウールをE250 mm空間で試験）。

仕上げ / 火災反応
難燃仕上げ。火災反応はEN 13501-1に準拠：木材種および仕上げによりEuroclass B-s1, d0 または B-s2, d0。

木材と仕上げ

• 樹種：パイン、オーク
• スラット仕上げ：塗装（敏感な環境にはクリア塗装推奨）
• ワックス着色仕上げ：ホワイト、ダグラス、オーク、ホワイトオーク、チェンザ、グリーン、ウェンゲ、ブラック
• その他の色は別注対応

裏面パネル
硬質吸音ロックウール（2.4 kg/m²）、黒色フリース被覆（600 x 600 mm；厚さ20または22 mm）— メーカーより供給されません。

技術仕様

• パネル寸法：2495 x 600 mm（ビス止めのみ）；1880 x 600 mm；1265 x 600 mm
• スラット断面：40 mm（面） x 41 mm（高さ）
• スラット間隔：35 mm
• スラット中心間距離：75 mm
• 黒色裏当てスラット：34 x 45 mm
• 総厚：76 mm
• 樹種：パイン、オーク
• 面密度（パイン）：12.5 kg/m2
• 面密度（オーク）：14.4 kg/m2
• 開口率：47 %
• 音響性能：加重インデックス αw = 0.70 — 吸音等級 C（Linea + 吸音補助材 + 20 mmロックウールをE250 mm空間で試験、ISO 11654準拠）
• 火災反応（EN 13501-1）：木材・仕上げによりEuroclass B-s1, d0 または B-s2, d0
• 取付：T24グリッドまたはビス固定 — NF EN 13964およびDTU 58-1に準拠
• 裏面パネル：硬質ロックウール（2.4 kg/m²）、黒色フリース；供給なし
