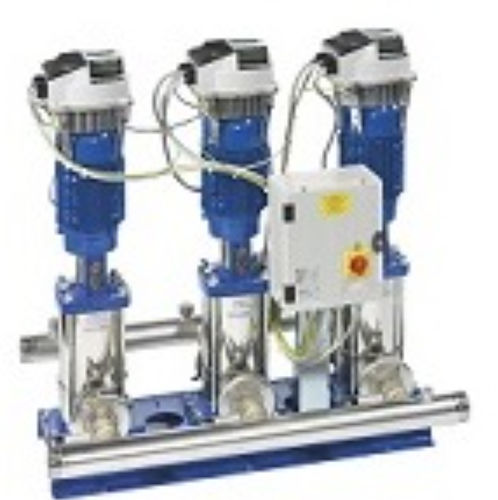

水ポンプ GHV

電動モーター付き金属製

概要
このCADセンターページはGHVシリーズのブースターパッケージを一覧表示し、モデルごとの構成情報とダウンロード可能なCADファイル（2D/3D）を提供します。各モデルは通常、サービスポンプ数、ポンプシリーズ、油圧バリエーション、逆止弁の位置、制御盤の電源などの情報を含み、多くのモデルで2D/3Dのプレビューがあります。

型番と主要構成
GHVの型番は構成情報を含みます：グループ / サービスポンプの油圧 / 制御盤コード。代表例：

• GHV10/5SV11F015T/2/PMA — サービスポンプ数：10（=1台）；ポンプシリーズ：e-SV；油圧：5SV；逆止弁：吐出側；制御盤：/2 = 単相 1 x 230 V
• GHV10/10SV04F015T/4/PMA — サービスポンプ数：10（=1台）；ポンプシリーズ：e-SV；油圧：10SV；逆止弁：吐出側；制御盤：/4 = 三相 3 x 400 V
• GHV20/10SV02F007T/2 — サービスポンプ数：20（=2台）；ポンプシリーズ：e-SV；油圧：10SV；逆止弁：吐出側；制御盤：/2 = 単相 1 x 230 V

利用可能なドキュメント形式（モデル別）

• 2D (.dxf) — モデル別に参照されるZIPパッケージでダウンロード可能
• 3D (.stp) — モデル別に参照されるZIPパッケージでダウンロード可能
• 2D プレビュー PNG
• 3D プレビュー（Web/3Dビューワー）

注意
すべてのCADダウンロードはCADデータを含むZIPアーカイブとして提供されます。多くのモデルでPNGプレビューおよび3Dビューが利用可能です。ページ上に製品価格やEANコードは表示されません。

技術仕様

• シリーズ：GHV
• 製品種別：ブースターパッケージ / ポンプセット（GHVシリーズ）
• サービスポンプ数：表示されるオプションは10（1台）、20（2台）、30（3台）、40（4台）
• サービスポンプシリーズ：e-SV
• 油圧オプション：3SV、5SV、10SV、15SV、22SV 等
• 逆止弁の位置：吐出側（標準表示）
• 制御盤電源コード：/2 = 単相 1 x 230 V；/4 = 三相 3 x 400 V
• モデル別CAD形式：2D (.dxf in ZIP)、3D (.stp in ZIP)、PNGプレビュー、3Dビューワー
