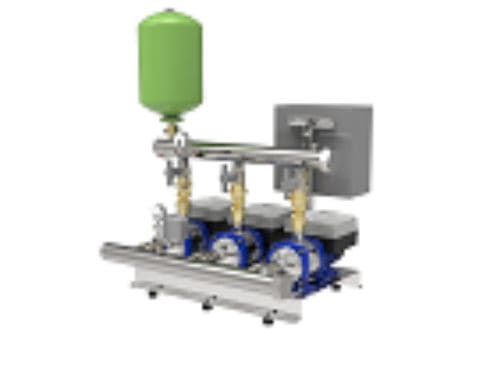

水ポンプ SMB series

電動金属製

概要：

掲載されているCADモデルはSMBシリーズ（Central‑North Europe）に属し、複数のSMB10およびSMB15構成をカバーします。設計・統合用途向けに、サービスポンプの油圧仕様、制御盤電源、筐体材質の異なるバリアントが提供されています。

利用可能な構成：

• SMB10/10HME02S11/2/CB/PMA および SMB10/10HME02S11/4/CB/PMA — e‑HME 油圧、CB 構造、単相 (/2) または三相 (/4)
• SMB10/10HME02S11/2/CX/PMA および SMB10/10HME02S11/4/CX/PMA — e‑HME 油圧、CX 構造、単相または三相
• SMB10/10HME01S07/...、SMB10/10HME03S15/...、SMB10/10HME04S22/... — 追加の e‑HME 油圧オプション（CB/CX）
• SMB10/10SVE01F005、SMB10/10SVE02F007、SMB10/10SVE02F011、SMB10/10SVE03F015、SMB10/10SVE04F022 — e‑SVE シリーズ、各 /2 および /4、CB と CX が利用可能
• SMB10/15HME01S11、SMB10/15HME02S15、SMB10/15HME03S22 および SMB10/15SVE 系列 — SMB15 バリアント（e‑HME または e‑SVE）

技術仕様：

• シリーズ名：SMB (Central‑North Europe)
• モデルコードにおけるサービスポンプ数表示：例「10」は通常 1 台のサービスポンプ構成を示す
• サービスポンプシリーズ：e‑HME および e‑SVE（モデルにより異なる）
• 油圧コード：10HME、10SVE、15HME、15SVE、1HME、1SVE、22SVE、3HME、3SVE、5HME、5SVE（バリアントにより異なる）
• 制御盤電源：/2 = 単相、1 x 230 V；/4 = 三相、3 x 400 V
• 筐体材質オプション：CB 版 または CX 版

CAD リソースとドキュメント：

各バリアントには通常 2D (.dxf)、3D (.stp)、プレビュー画像（2D プレビュー、3D プレビュー）が利用可能です。これらは設計統合や部品表作成に役立ちます。

注意事項：

モデルコードはポンプシリーズ、油圧、電源、材質を示します。CAD ファイルをダウンロードする前に対象バリアントのコードを必ず確認してください。提供されたページ内容には PDF 形式のデータシートは表示されていません。
