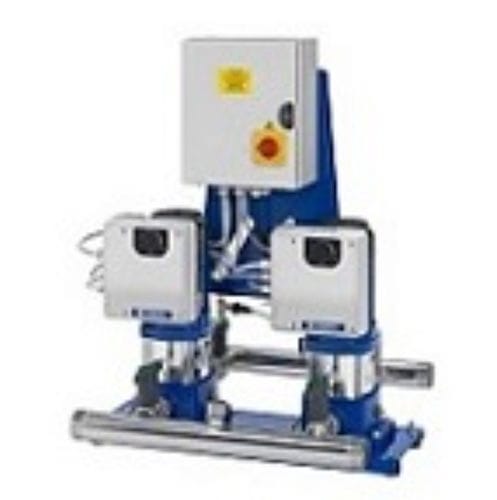

水ポンプ SMB series

電動モーター付き金属製

概要
SMBシリーズのページは、SMBブースターセット構成向けの CAD、2D/3D、BIM の提供ファイルを掲載しています。リストは、サービスポンプ数、ポンプシリーズ、油圧識別子などの主要技術識別子と、利用可能な CAD/BIM ファイル種別を示します。

製品（ページに掲載された例）

• SMB10/10SVE01F005/M2
• SMB10/10SVE01F005/T4
• SMB10/10SVE02F007/M2
• SMB10/10SVE02F007/T4
• SMB10/10SVE02F011/M2
• SMB10/10SVE02F011/T4
• SMB10/10SVE03F015/M2
• SMB10/10SVE03F015/T4
• SMB10/10SVE04F022/T4
• SMB10/15SVE01F007/M2
• SMB10/15SVE01F007/T4
• SMB10/15SVE01F011/M2
• SMB10/15SVE01F011/T4
• SMB10/15SVE02F015/M2
• SMB10/15SVE02F015/T4
• SMB10/15SVE02F022/T4
• SMB10/1HME05S03/M2
• SMB10/1HME08S05/M2
• SMB10/1HME11S07/M2
• SMB10/1HME15S11/M2
• SMB10/1HME17S15/M2
• SMB10/1SVE05F003/M2
• SMB10/1SVE05F003/T4
• SMB10/1SVE08F005/M2
• SMB10/1SVE08F005/T4
• SMB10/1SVE11F007/M2
• SMB10/1SVE11F007/T4
• SMB10/1SVE15F011/M2
• SMB10/1SVE15F011/T4

表（製品エントリと主要構成）
製品コードは、サービスポンプ数、ポンプシリーズ、油圧識別子、制御盤の電源など主要パラメータを符号化しています。
例：

• SMB10/10SVE01F005/M2 — サービスポンプ数：10 = 1 台のサービスポンプ；ポンプシリーズ：e‑SVE；油圧識別子：10SVE；制御盤：[M2] = 単相、1 x 230 V
• SMB10/10SVE01F005/T4 — 同構成で制御盤：[T4] = 三相、3 x 400 V

利用可能なドキュメント種類（製品ごと）
各製品行には 2D (.dxf)、3D (.stp)、BIM（Revit .rfa）、BIM（IFC .ifc）、および 2D/3D プレビュー画像などの CAD/BIM 提供ファイルが一覧されています。ファイルは構成単位で提供され、PDF は一覧に含まれていません。

技術仕様

• シリーズ名：SMB
• 表示される典型的なポンプ構成：10 = 1 台のサービスポンプ（他の構成は別ページにあり）
• ポンプシリーズ：構成により e‑SVE または e‑HME
• 油圧識別子の例：10SVE、15SVE、1HME、3HME、22SVE、3SVE、1SVE（機種により異なる）
• 制御盤の電源オプション：[M2] = 単相、1 x 230 V；[T4] = 三相、3 x 400 V
• CAD/BIM 提供ファイル：2D (.dxf)、3D (.stp)、BIM Revit (.rfa)、BIM IFC (.ifc)、および 2D & 3D プレビュー
