ステンレス製段 STAIRTREADS

GRPコランダム316ステンレス鋼

製品情報

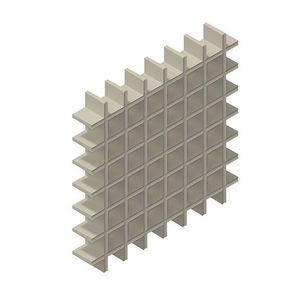

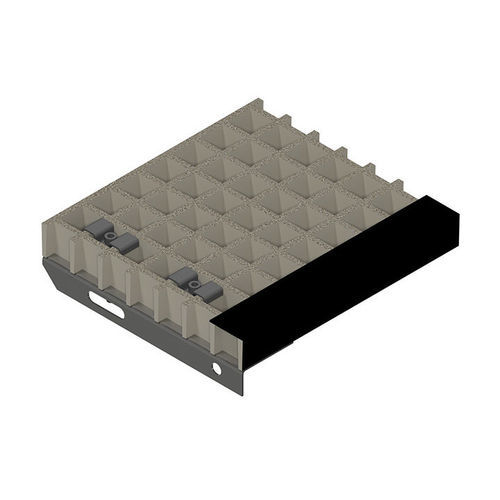

型成形のGRP（ガラス繊維強化プラスチック）踏板は、閉じたコーランダム（コランダム）研ぎ付けの安全ノーズを標準で備え、黒色（オプションで黄色）に着色されています。ノーズの色により踏面先端の視認性が向上します。
ノーズの形状は、スパン、荷重、必要なたわみ制限に応じて調整可能です。バリエーションは、標準の積層GRP平板、密目メッシュ、積層GRPアングルプロファイル等があり、案件ごとに仕様を決定します。
複数の表面仕上げをご用意しています。在庫標準はコーランダム研ぎ付け仕上げ（KB）です。
要望により、GRPまたはステンレス（1.4301/AISI304、1.4571/AISI316）製のねじ止め式アングル側板付での供給が可能です。
滑り止め特性に関する注意事項をご確認ください。

技術データ（表面 K）
高さ H [mm] ; 棒材厚 下（Su）/上（So） [mm] ; メッシュ間隔（MT） [mm] ; 開口メッシュ [mm] ; ノーズ形状 ; 重量 [kg/個] ; 在庫寸法 [mm]/表面種別
38 ; 5/7 ; 38,1 x 38,1 ; 約31 x 31 ; simple type nosing ; 5,5 ; 997 x 274 (K)
38 ; 5/7 ; 38,1 x 38,1 ; 約31 x 31 ; simple type nosing ; 18,2 ; 3321 x 274 (K)
38 ; 5/7 ; 38,1 x 38,1 ; 約31 x 31 ; reinforced nosing ; 25,0 ; 3321 x 282 (K)

技術データ（表面 KB - コーランダム研ぎ付け）
高さ H [mm] ; 棒材厚 下（Su）/上（So） [mm] ; メッシュ間隔（MT） [mm] ; 開口メッシュ [mm] ; ノーズ形状 ; 重量 [kg/個] ; 在庫寸法 [mm]/表面種別
38 ; 5/7 ; 38,1 x 38,1 ; 約31 x 31 ; simple type nosing ; 5,6 ; 997 x 274 (KB)
38 ; 5/7 ; 38,1 x 38,1 ; 約31 x 31 ; simple type nosing ; 18,5 ; 3321 x 274 (KB)
38 ; 5/7 ; 38,1 x 38,1 ; 約31 x 31 ; reinforced nosing ; 25,5 ; 3321 x 282 (KB)

ノーズ / 側板
ノーズの種類

• 簡易ノーズ（非強化）
• 強化ノーズ

側板

• 側板：GRP製
• 側板：ステンレス製（1.4301 / AISI304、1.4571 / AISI316）

ノーズ / 側板固定寸法
長さ [mm] ; 穴間距離 [mm]
237 ; 120
274 ; 150
312 ; 180

参考事例

• Converter Plattform Rostock
• Sewage Plant, Ülzen

特長 / 仕様

• 材質：ガラス繊維強化プラスチック（GRP）
• 標準高さ：38 mm
• 棒材厚 下（Su）/上（So）：5/7 mm
• メッシュ間隔（MT）：38,1 x 38,1 mm、開口メッシュ 約31 x 31 mm
• 在庫表面：コーランダム研ぎ付け（KB）；その他表面は別注対応
• ノーズ：閉鎖型、コーランダム研ぎ付け、安全ノーズ、黒（オプション：黄色）；簡易/強化タイプあり
• 在庫の重量・寸法例：簡易ノーズ 5,5 kg/個（997 x 274 mm）、18,2 kg/個（3321 x 274 mm）；強化ノーズ 25,0–25,5 kg/個（3321 x 282 mm）
• 側板：ねじ止め式アングル側板（GRP または ステンレス 1.4301/1.4571）
• 側板の長さ / 穴間距離：237 mm / 120 mm、274 mm / 150 mm、312 mm / 180 mm
• 設計バリエーション：標準積層PRV平板、密目メッシュ、積層PRVアングルプロファイルなど（案件ごとに仕様決定）
