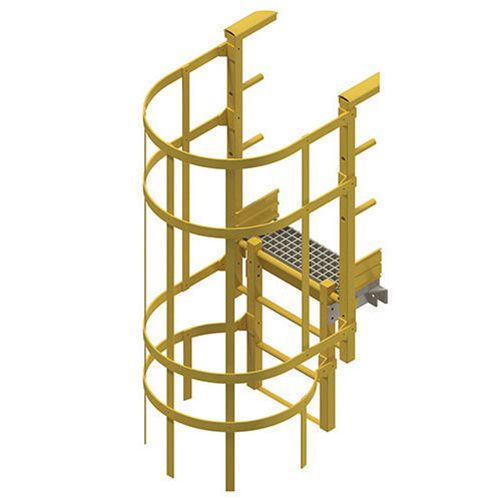

アクセスラダー

固定型金属製ポリエステル製

製品情報
MEISERのFRPラダーはプルトルージョン成形のFRPプロファイルで構成されています。DIN EN ISO 14122-4に準拠し、EN 131に沿って設計されています。標準有効幅は400 mm（オプションで500 mm）。長さ3 m以上では保護ケージが必要、6 m超では継手システムを適用します。

構成部品

• 側桁：角パイプ 50 x 50 mm（6 m超の長さには継手を含む）および端キャップ
• 段板（ラダーラング）：溝付きの滑り止め丸形状

追加オプション（用途に応じて）

• FRP製のベースを用いた床固定キット
• 壁取付用キット
• 3 m以上のラダーに対する保護ケージ（垂直支持プロファイル5本）；ケージの仕様例：
  • a) プラットフォーム出入り用の側面開口（左右いずれか）
  • b) 上部を拡幅して出入りを容易にする仕様
  • c) 幅700 mmの正面出入口
  • d) 伸縮式の手すり
  • e) 中間（休憩）プラットフォーム（ガードレールおよび壁取付キットを含む）

中間プラットフォーム
DIN EN ISO 14122-4により、総長が6 mを超えるラダーは少なくとも二つの段階に分け、中間プラットフォームで区切る必要があります。下部からのプラットフォームへの出入りは側面が開いたケージで保護されます。プラットフォームはFRP構造プロファイル、FRPガードレール、FRPグレーティングで構成されます。

技術データ
側桁
DIMENSION | EN 13706による表記 | 重量/m
50 x 4.8 mm | QR 50x50/4.8 EN 13706-BGV-IFU E23 | 1.57 kg

ラダーラング
DIMENSION | EN 13706による表記 | 重量/m
32 x 5 mm | LS31 EN 13706-ZGV-IFU E23 | 0.8 kg

詳細図（例）
標準ラダー；正面出入口付きケージラダー；側面出入口付きケージラダー；中間プラットフォーム付きケージラダー；FRPベースによる床固定。
