GRP手すり

バー屋外用橋用

製品情報

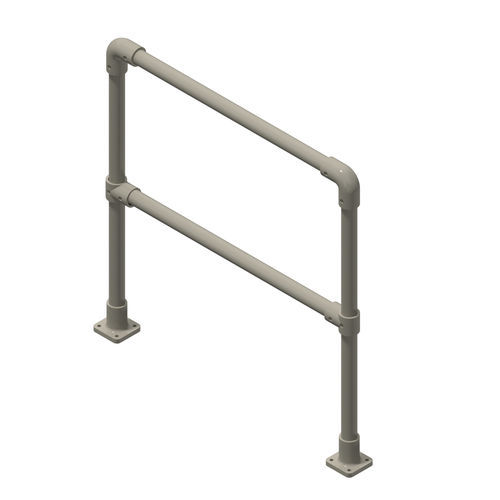

このGRP丸パイプ手すりは主にØ50 mmのGRP丸パイプで構成されています。パイプの接合には専用のGRPフィッティングを用い、パイプはフィッティングに接着され、さらに特殊リベットで補強されています。
丸パイプ手すりは、挿し込み式（プラグイン）のモジュラー手すりとして設計されています。
オプションで、GRP製ポストフットを使用して下地に固定することができます。

技術データ — 支柱、手すり、ニーパネル（丸パイプ）
寸法 (ØA x D) | EN 13706 に基づく表記 | 約 重量/m
50 x 4 mm | R50/4 EN 3706-OGV-IFU E23 | 1.12 kg

蹴込み板
寸法 | EN 13706 に基づく表記 | 約 重量/m
150 x 12 x 3 mm | Fl 150/3 EN13706-ZGV-IFU E17 | 0.99 kg

詳細図

• ポストフット（GRP）
• プラグイン式手すりセクション
• フィッティング（接着およびリベット接続）

特長 / 技術仕様

• プロファイル：Ø50 mm GRP 丸パイプ
• 支柱／手すり／ニーパネル寸法：50 x 4 mm — R50/4 EN 3706-OGV-IFU E23 — 約 1.12 kg/m
• 蹴込み板寸法：150 x 12 x 3 mm — Fl 150/3 EN13706-ZGV-IFU E17 — 約 0.99 kg/m
• 接続：専用のGRPフィッティング、接着およびリベットで固定
• 施工：プラグイン組立設計；下地固定用にGRPポストフットをオプションで選択可能
