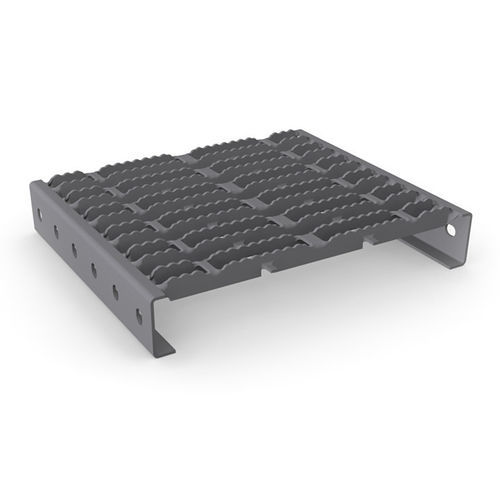

ステンレス製ステップカバーリング DRAINSTEP RH 3

スチール製溶融亜鉛メッキ鋼製滑り防止

製品概要
MEISERのプレートプロファイルグレーチング Drainstep RH3は、EN ISO 14122-2に基づいて開発され、落下物による貫通防止（ボール直径 ≥ 20 mm）を強化しつつ、高い排水性能を維持するよう設計されています。形状により約70%の有効断面積を確保し、最大開口幅は20 mmです。急角度に配置されたバーにより優れた横剛性を発揮し、工業用床、通路、踏み段に適しています。

技術データ

• 材質：素地／溶融亜鉛めっき鋼（DD11）、センズミールめっき鋼（DX51）
• 板厚：2.0 / 2.5 mm
• すべり抵抗評価：R11
• 標準幅：200 / 300 / 312 / 324 / 333 mm
• 標準高さ：40〜150 mm（他の高さは受注対応）
• 最大長さ：8,000 mm
• 長さ区切り：42.5 mm
• 有効断面率：約70 %
• 最大開口幅：≤ 20 mm
• すべての寸法はmm、特殊寸法・特殊材質は別途対応

付属品 / 固定具

• BPR Rondelle T03 - StepblocおよびDrainstep形状全般用の鋳造トップパーツ。皿穴付きで皿ねじ（DIN 7991）に対応。
• BPR-Setztechnik Drainstep RH3 & Stepbloc F - セッティングボルト、Rondelle T03、およびプレス長ナット付き皿ねじからなる固定セット。
• BPR ユニバーサルクランプ - 下からの組立て用鋳造クランプ、各種仕様あり。

用途と参考例
Drainstep RH3は、排水と貫通防止が求められる工業用通路、点検プラットフォーム、踏み段、駐車場構造などに使用されます。文書化された施工例：工業プロジェクト、駐車場（例：Audiプロジェクト）。

特長 / 仕様

• 規格参照：EN ISO 14122-2
• 開発年：2013
• 貫通防止：ボール直径 ≥ 20 mm
• 高い排水性：>70 %の有効断面率
• 横剛性：急角度バーおよび新しい格子寸法により優れる
• 上記の材質・板厚オプション
• すべり抵抗評価：R11
