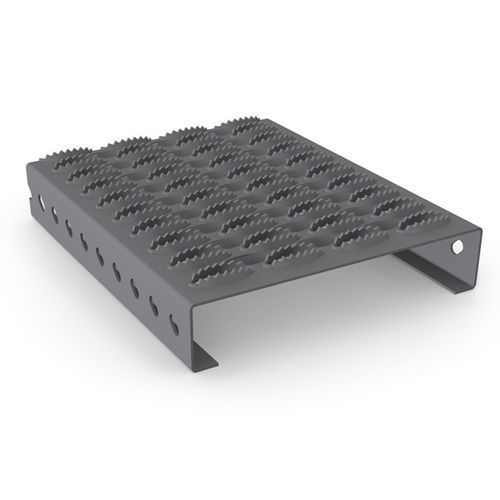

アルミニウムステップカバーリング TOLPLUS N

ステンレス製スチール製溶融亜鉛メッキ鋼製

製品情報
Tolplus N は、パンチ加工によるセレーションを備えた歩行用グレーチングで、歩行者の安全な歩行と高い安定性を提供するよう設計されています。顕著なセレーションと鋭く立ち上がったプロファイルにより迅速な排水が可能で、通路、プラットフォーム、安全階段などの屋外設置に適しています。

技術データ
寸法
材料 | 板厚 | 滑り等級
生鋼 / 熱間亜鉛めっき鋼 [DD11] | 2.0 / 2.5 / 3.0 | R12
Sendzimir 亜鉛めっき鋼 [DX51] | 2.0 / 2.5 / 3.0 | R12
アルミニウム [AIMg3] | 2.5 / 3.0 | R12
ステンレス鋼 [AISI 304L] | 2.0 | R12
標準幅 (mm) | 124 / 182 / 240 / 298 / 330 / 356 / 414 / 475
標準高さ (mm) | 40 / 50 / 75 / 100（他の高さは要問合せ）
最大長さ | 6,030 mm
長さ分割 | 30 mm
特殊寸法や特殊材料は要問合せ。在庫寸法は在庫表に準拠。全ての寸法は mm 表示。*フランス製。

付属品 / 固定クリップ

• BPR Flange – ケージナットと M8 埋め込み皿頭ボルトによるクランプ接続。
• BPR Plastic Olive – 埋め込み皿穴（DIN 7991）を持つ全ての Stepbloc 仕様向け。
• BPR Rondelle T03 – 埋め込み皿穴（DIN 7991）を持つ全ての Stepbloc および Drainstep 形状用の鋳造トップ部。
• BPR Fast fixing – M8 埋め込み皿頭ボルトによるクランプ接続。
• BPR Screw connection – ワッシャーと自己締め付けナット付の M8 x 20 特殊ボルト。
• BPR Cable connection – プラスチック被覆および M8 内ねじ付スリーブを備えた V2A、各種長さ。
• BPR-Setztechnik Drainstep RH3 & Stepbloc F – セッツボルツ、Rondelle T03、圧入ナット付皿頭ねじで構成。
• BPR Universal clamp – 下部からの組立用鋳造クランプ、各種仕様あり。

特長 / 技術仕様

• 型式：Tolplus N
• 用途：歩行者用安全、通路、プラットフォーム、安全階段、屋外使用
• プロファイル：パンチセレーション、効果的な排水を実現する鋭く立ち上がったプロファイル
• 使用可能材料：生鋼 / 熱間亜鉛めっき鋼 (DD11); Sendzimir 亜鉛めっき鋼 (DX51); アルミニウム (AIMg3); ステンレス鋼 (AISI 304L)
• 板厚 (mm)：2.0 / 2.5 / 3.0（ステンレス鋼は 2.0 mm）
• 滑り等級：R12
• 標準幅 (mm)：124、182、240、298、330、356、414、475
• 標準高さ (mm)：40、50、75、100（他の高さは要問合せ）
• 最大長さ：6,030 mm、長さ分割：30 mm
• 特殊寸法・材料は要問合せ
• 寸法はすべて mm 表示
• フランス製
