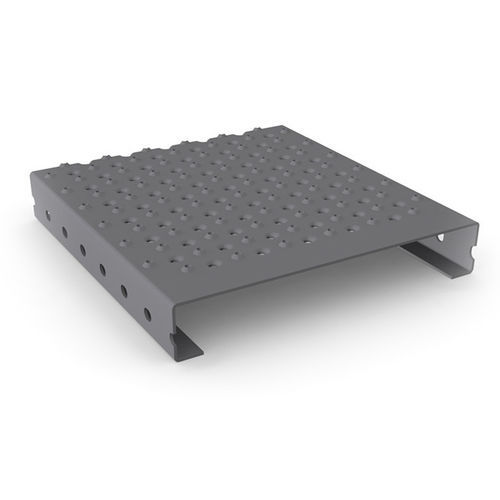

金属製ステップカバーリング STEPHUIT N

アルミニウムスチール製溶融亜鉛メッキ鋼製

製品概要
Stephuit N は、歩行道、階段、公共アクセスエリア向けの穿孔プロファイルプランクです。小さな穿孔と表面プロファイルにより、過酷な環境や公共用途で必要とされる耐滑性を確保します。

技術データ
材質と板厚:
生鋼 / 溶融亜鉛めっき鋼 [DD11]：2.0 / 2.5 / 3.0 mm — R13
Sendzimir 亜鉛めっき鋼 [DX51]：2.0 / 2.5 / 3.0 mm — R13
アルミニウム [AIMg3]：2.5 / 3.0 mm — R13
ステンレス鋼 [1.4301]：2.0 mm — （R等級なし）
標準幅：182 / 240 / 298 / 356 mm（可変）
標準高さ：40 / 50 / 75 / 100 mm（その他高さは要相談）
最大長さ：6030 mm
長さピッチ（ディバイダ）：45 mm
すべての寸法は mm。特注寸法・材料は別途対応可。

付属品 / 固定クリップ

• BPR Flange — ケージナットと M8 皿ねじによるクランプ接続。
• BPR Fast fixing — M8 皿ねじによるクランプ接続。
• BPR Universal clamp — 下方からの組立て用の鋳物クランプ、各種仕様あり。
• BPR Support clip — M8 皿ねじで仮組みされた支持用クランプ接続。

参考事例

• Curative Education Center, Irchenrieth
• Belvedere Kitschenrain, Kirchenthumbach
• Tire storage Denzel, Wien
• Energy mountain Georgswerder, Hamburg
• Pedestrian bridge, Wolkenburg
• Pedestrian bridge, Plattling
• Station Vogelweh, Kaiserslautern
• Bosch Car Park
• Eider Bridge
• Rail station, Cents Luxembourg
• Rail station, Howald Luxembourg
• Serengeti Park

注意事項
特注寸法・材料はお問い合わせください。在庫寸法は倉庫プログラムに従います。図面は別途ご提供可能です。すべての数値は mm です。

技術仕様

• 製品名：Stephuit N
• 主な用途：歩行道、階段、公共アクセス向け安全床材
• 耐滑等級：指定材料は R13（ステンレスは等級なし）
• 材質オプション：DD11、DX51、AIMg3、1.4301
• 板厚：DD11/DX51：2.0 / 2.5 / 3.0 mm；AIMg3：2.5 / 3.0 mm；1.4301：2.0 mm
• 標準幅：182 / 240 / 298 / 356 mm
• 標準高さ：40 / 50 / 75 / 100 mm
• 最大長さ：6030 mm；長さピッチ：45 mm
• すべて mm 表記；特別仕様はお問い合わせください
