サーモスタット混合水栓 URBAN

シャワー用壁取り付け式機械式

製品概要

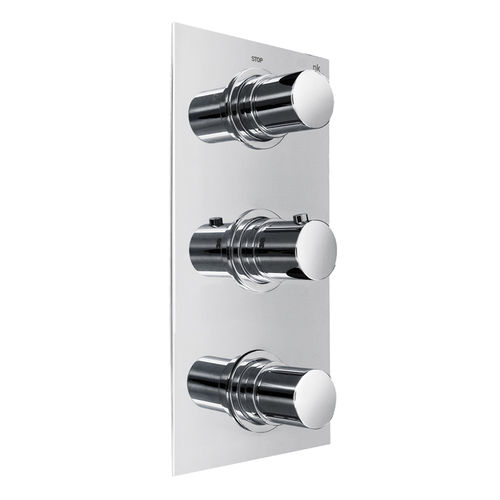

埋め込み式サーモスタットバルブ URBAN。4ウェイ、3ハンドル、ワックス式サーモエレメント採用。技術図面により1/2インチまたは3/4インチの接続が選択可能。流量調整機能付きの切替弁（ダイバータ）を標準装備し、独立ハンドルによる高流量出口を1系統備えます。逆止弁内蔵、38°Cの安全ストップ、クロム仕上げです。

流量（3 bar時）

• 公称混合水流量：24.6 L/min；22.1 L/min；21.8 L/min；45.5 L/min。
• アイコン値（3 bar）：ダイバータ 22.5 L/min；シャワーミキサー 15 L/min；吐水エルボ 15 L/min；吐水口 45.5 L/min。

主な特長

• 埋め込み式（ビルトイン）設置
• ワックス式サーモエレメントによる恒温制御
• 3ハンドル（高流量出口は独立ハンドル）
• 4ウェイ構成（高流量出口1系統含む）
• 流量調整付きダイバータ
• 逆止弁内蔵
• 38°Cの安全ストップ
• クロム仕上げ

認証

• BELGAQUA

ダウンロード / リソース

• 技術資料、取付説明書、メンテナンスマニュアル、保証書
• 技術図面（PDF）、2D DWG、3Dモデル（FBX/MAX/OBJ）、分解図および部品リスト（PDF）

交換部品

• 交換部品はバージョンごとに提供（>10-2017、<10-2017、>04-2021）。部品コード、適合性、価格はドキュメントの部品リストを参照してください。

仕様 / 技術仕様

• 商品名：URBAN
• 製品コード：100140559
• タイプ：埋め込み式サーモスタットバルブ、4ウェイ、3ハンドル
• サーモエレメント：ワックス式
• 接続：1/2インチまたは3/4インチ（技術図参照）
• ダイバータ：流量調整付きで同梱
• 高流量出口：独立ハンドルによる1系統
• 逆止弁：内蔵
• 安全ストップ：38°C
• 例示流量（3 bar時）：24.6；22.1；21.8；45.5 L/min（混合水）
• 仕上げ：クロム
• 提供ドキュメント：技術資料、取付説明書、メンテナンスガイド、保証、技術図面、2D DWG、3Dモデル、分解図および部品リスト
