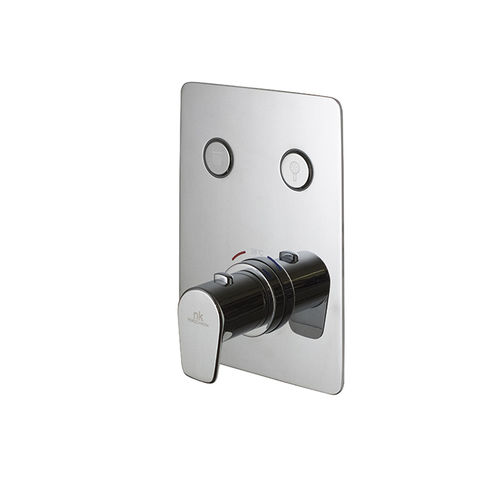

シャワー用混合水栓 TOUCH & FEEL

壁取り付け式サーモスタット金属製

製品説明
touch&feel のサーモスタット式埋め込み型バス/シャワーミキサーは、プロ向けの設置に対応した2出力の制御ユニットです。サーモスタットカートリッジ、トリムキット、Smart box本体が含まれます。給水接続は3/4"、出力接続は1/2"です。3 bar 時の流量は各出力で約20 L/min。機能を同時に組み合わせることが可能です。ハンドシャワーおよびレイン用のトリムが予め取り付けられており、交換可能なカスケードトリムボタンが付属します。追加の下部出力を開くために、参照番号100243874、100243838、100284604、100243839と組み合わせることができます。

主な特徴

• サーモスタット式埋め込み型バス/シャワーミキサー
• 2出力
• サーモスタットカートリッジ付属
• 給水接続：3/4"
• 出力接続：1/2"
• トリムキットおよびSmart box本体付属
• 3 bar における流量：A = 20.3 L/min、B = 20 L/min
• 機能の同時組み合わせが可能
• ハンドシャワーおよびレイン用のトリムを予め装着
• 交換可能なカスケードトリムボタン
• 38 ºCでのセキュリティストップ
• ダミー版または表示用ブラケットあり

ダウンロード（利用可能な文書 / ファイル）

• 技術仕様書
• 設置説明書
• 保守マニュアル
• 保証書
• 2D 図面
• 技術図面 (PDF)
• 3D ファイル（Blender, FBX, MAX, OBJ）
• 部品リスト
• 安全 / セキュリティ文書

マルチメディア

• 熱水によるサーモスタット弁の消毒方法
• サーモスタットカートリッジの校正方法
• touch&feel サーモスタット埋め込みバルブ — 制御オプションと交換可能なシンボルを示す製品動画

交換部品 / バージョン（抜粋）
Version A00 - Spare parts table

• 0010 | 100244099 | REP. INT MEC T&F EXCEPT BAR/WATER SUPPLY | 32,00 EUR
• 0020 | 100244079 | REP. RED. MEC PUSH TOUCH&FEEL | 9,00 EUR
• 0030 | 100244138 | REP. TRIM PLATE TOUCH&FEEL 100243881 | 94,00 EUR
• 0040 | 100244109 | REP. BUTTON TRIM SHOWER TOUCH&FEEL | 8,00 EUR
• 0050 | 100244130 | REP. BUTTON TRIM HAND SH TOUCH&FEEL | 8,00 EUR

仕様 / 技術データ

• タイプ：サーモスタット式埋め込み型バス/シャワーミキサー
• 出力数：2
• サーモスタットカートリッジ付属（部品参照）
• 給水接続：3/4"
• 出力接続：1/2"
• 3 bar における流量：A = 20.3 L/min、B = 20 L/min
• トリムキットおよびSmart box本体付属
• 38 ºCでのセキュリティストップ
• ハンドシャワーおよびレイン用トリムを予め装着
• 交換可能なカスケードトリムボタン
• 機能を同時に組み合わせ可能で、参照番号100243874、100243838、100284604、100243839と組み合わせることで追加の下部出力を開くことが可能
• 利用可能なダウンロード：技術仕様書、設置、保守、保証、2D/3D ファイル、部品リスト、技術図面
