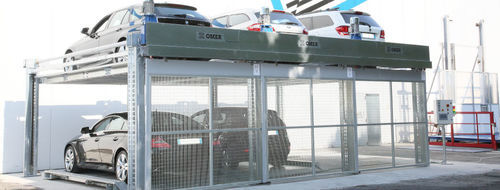

モジュール式駐車システム STORE-PARK半自動機械式電動式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- モジュール式
- 作動
- 半自動, 機械式, 油圧式, 電動式
- 容量
- 6～10車両
- 使用
- 住宅用, 公共用, 商業用
- 容量
- 2トレー
- 硬化速度
- プラットフォーム付, モジュール式, 設置がすぐにできる
詳細
Store-Parkは、設置と運用が容易で、駐車容量を増加させることを目的とした半自動のモジュール式自立型駐車システムです。
主な特長
詳細な操作説明
設置上の利点
仕様 / 技術データ
主な特長
- モジュール式で複製可能：独立したモジュールを縦方向に連結し、数十〜数百台規模の管理が可能。
- 自立構造：支持壁を必要とせず、ボルト接合された柱と横梁で構成。
- モジュール当たり2台分のプラットフォーム：上段（長め）と下段（短め）。スラット構造の滑らかな面と前輪ストッパーで車両を正確に位置決め。
- 上段プラットフォーム長さ 5.2 m（一般的な車両に対応）。下段は側方スライドを可能にする短さ。
- 上段はチェーンリターン方式で柱に沿って垂直移動し、トーションバーとピニオンにより均衡を保つ（モジュールごとにトーションバーあり）。
- 下段は固定されたラック（歯条）に各下段のピニオンが噛み合い、側方移動は一方側の油圧シリンダーとチェーンで駆動。
- スライドにより動くカムがリミットスイッチを作動し、所定位置で停止。
- 電動機は各モジュール先頭柱上部に垂直配置。主電線とモータは上部梁に配置し、設置および保守を容易に。
- 機械的安全：上段各角に安全ロックを装備し、チェーン断裂時にコラムの段に掛かる。ロックはセンサ連動で同時作動し不均衡を防止。
- 扉：モジュールごとに4パネル扉（手動または自動）。パネルは溶融亜鉛めっきメッシュ、フレームは陽極酸化アルミ製で軽量。
- 信号：三色表示（赤/緑/黄）と、3モジュールごとに手動の「扉閉め」ボタン（デッドマン操作）を備える。
- 操作：コンパクトな電気盤。タッチスクリーンは盤一体または分離取付が可能。
詳細な操作説明
- 下段スライド：各下段がラックに噛合うピニオンを持ち、ピニオンの回転で横方向に移動する。
- 下段駆動：片側下部の油圧シリンダーがチェーンを介してピニオンを駆動して移動を行う。
- リミットとカム：スライドにより動くカムがプラットフォーム上のリミットスイッチを作動し正確に停止、必要時に安全ロックを作動させる。
- 上段の昇降バランス：柱上部のトーションバーが均等な昇降を確保し、傾きのリスクを低減する。
- 扉の案内と駆動：レールは下枠部に配置され、溶融亜鉛めっきフックでチェーンに接続され電動機で牽引される。
設置上の利点
- 自立型のボルト接合構造により設置場所の条件が緩和され、特殊な支持工事を削減。
- 電装品やモーターを上部梁に配置することで地面占有を減らし、メンテナンスが容易。
- モジュールの複製による容量拡張が容易で、空間に応じたスケールアップが可能。
仕様 / 技術データ
- 製品：Store-Park（半自動モジュール式駐車システム）
- システム種別：半自動、モジュール式、自立型
- モジュール当たりプラットフォーム：2（上段＋下段スライド）
- 上段プラットフォーム長さ：5.2 m
- プラットフォーム構造：スラット式（上段長め、下段短め）
- 下段スライド方式：歯条＋ピニオン、油圧シリンダー＋チェーン駆動
- 上段昇降方式：チェーンリターン方式、トーションバーとピニオンによるレベリング
- モーター：各モジュール第1柱上方に垂直配置、電気盤は上部梁にコンパクト設置
- 安全：上段角部の機械式ロック（センサ連動）、カム作動リミット、扉の電磁ロック（コード解除）
- 扉：モジュールごとに4パネル、めっきメッシュ＋陽極酸化アルミ構造
- 信号：三色信号（赤 / 緑 / 黄）
- 操作インターフェース：コンパクト電気盤、オプションでタッチスクリーン
- 安全手順：デッドマン方式での手動扉閉鎖、3モジュールごとに閉扉ボタン
