ポリエチレン製排水マンホール 7600070010

製品概要

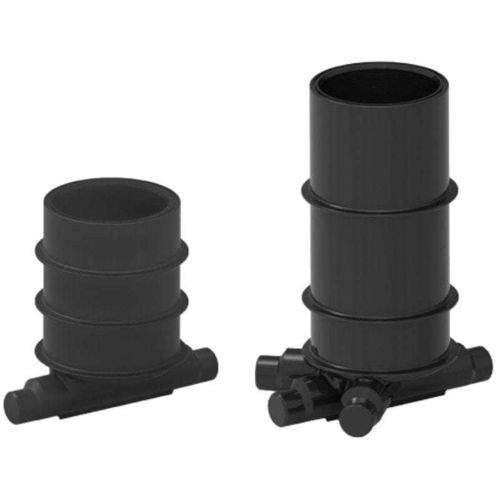

回転成形によるポリエチレン（PE）製の汚水マンホールで、DN600の埋設開口に対応します。プレフォームされた底部は1/1（直通）および3/1（三方接続）の構成があり、標準的なPVC/KG管や波形管への接続用ソケットを備え、現場での施工を容易にします。

主な特長

• 材質：ポリエチレン（PE）
• 製造方法：回転成形（モノリス製造）
• 気密性：モノリス構造により恒久的に漏水なし
• 軽量設計で輸送・施工が容易
• 代表的な壁厚：6–8 mm
• 複数の配管接続レイアウトに対応する底部バリエーション
• 規格：DIN EN 13598-2:2009（耐性、気密性、荷重性能）

接続オプション / 入口・出口

• 接続用に準備：DN160、DN200、DN250（底部バリアントにより異なる）
• DN160およびDN200のKG管用ソケットを準備；その他のPVC/KGおよび波形管接続は所定の開口部を通じて可能

バリアント

• 1/1底部 — 直通のプレフォームチャネル
• 3/1底部 — 複数本線接続用のプレフォーム底（3方）

技術データと寸法 — バリアント 1/1
マンホール高さ [H] | 接続管 | コード 1/1 | コード 3/1 | 図面 (PDF)
1000 mm | Ø160/200 | 7600070010 | 7600069680 | 図面あり
1250 mm | Ø160/200 | 7600070020 | 7600069650 | 図面あり
1500 mm | Ø160/200 | 7600070030 | 7600069660 | 図面あり
1750 mm | Ø160/200 | 7600070040 | 7600069670 | 図面あり
2000 mm | Ø160/200 | 7600070050 | 7600069810 | 図面あり
2250 mm | Ø160/200 | 7600070060 | 7600069820 | 図面あり
2500 mm | Ø160/200 | 7600070070 | 7600069830 | 図面あり
2750 mm | Ø160/200 | 7600070080 | 7600069840 | 図面あり
3000 mm | Ø160/200 | 7600070090 | 7600069850 | 図面あり

技術データと寸法 — バリアント 3/1
マンホール高さ [H] | 接続管（オプションA） | コード（A） | 接続管（オプションB） | コード（B）
1000 mm | Ø160/200/250 | 7600057000 | Ø160/200/250/315 | 7600805010
1250 mm | Ø160/200/250 | 7600057030 | Ø160/200/250/315 | 7600805020
1500 mm | Ø160/200/250 | 7600057010 | Ø160/200/250/315 | 7600805030
1750 mm | Ø160/200/250 | 7600057020 | Ø160/200/250/315 | 7600805040
2000 mm | Ø160/200/250 | 7600059220 | Ø160/200/250/315 | 7600805050
2250 mm | Ø160/200/250 | 7600059230 | Ø160/200/250/315 | 7600805060
2500 mm | Ø160/200/250 | 7600059240 | Ø160/200/250/315 | 7600805070
2750 mm | Ø160/200/250 | 7600059250 | Ø160/200/250/315 | 7600805080
3000 mm | Ø160/200/250 | 7600059260 | Ø160/200/250/315 | 7600805090

注記 / 追加情報

• 製品ラインでは最大5 mまでの高さが利用可能（記載の高さは入手可能）
• プレフォームチャネル版（1/1および3/1）は現場での多様な接続構成に対応
• 一般的な環境要因に対する耐久性と長寿命を想定して設計

技術仕様

• シリーズ：RoShaft
• 直径：DN600
• 材質：ポリエチレン（PE）
• 製造方法：回転成形（モノリス製造）
• 壁厚：6–8 mm
• 気密性：100%（モノリス製造）
• 規格：DIN EN 13598-2:2009
• 利用可能な底部タイプ：1/1 および 3/1
• 利用可能なマンホール高さ：1000, 1250, 1500, 1750, 2000, 2250, 2500, 2750, 3000 mm（および製品ラインで最大5 mのオプション）
• 対応入口/出口直径：DN160, DN200, DN250（特定の3/1構成では最大DN315まで対応）
• 代表的な製品コード（抜粋）：7600070010, 7600070020, 7600070030, 7600070040, 7600070050, 7600070060, 7600070070, 7600070080, 7600070090（1/1 variants）；7600057000, 7600057010, 7600057020, 7600057030, 7600059220, 7600059230, 7600059240, 7600059250, 7600059260（3/1 variants）
