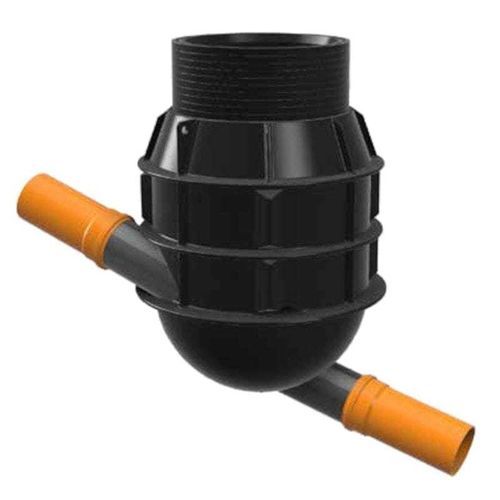

ポリエチレン排水マンホール 7600058500

製品概要
流入エネルギーを散逸させるコンパクトで密閉型のマンホール（カーミングシャフト）。接線流入により流速を低減し、円形底部に沿って流れを導くことで水理エネルギーを散逸させ、浸食や下流側の過負荷を抑制します。呼び径はDN 800およびDN 1000があり、高さは最大5 mまでの複数バリエーションを用意。適切なマンホール蓋を用いて設置すれば交通荷重下での設置も可能です。

主な特徴

• 接線流入と円形底部に沿った制御された循環流によるエネルギー散逸
• 狭小スペースに対応するコンパクトで密閉性の高い構造
• 接続・据付が容易な施工性を考慮した設計
• PVC、PE、リブ管など一般的な管路システムへの接続を想定

出口 / 接続オプション

• PE管＋スライディングカップリングによる出口構成
• カップリング＋リブ管による出口構成

技術データ & 寸法（抜粋）
竪穴高さ [H] | コード
850 mm | 7600058500
1100 mm | 7600058060
1350 mm | 7600058070
1600 mm | 7600058510
1850 mm | 7600058520
2100 mm | 7600058530
2350 mm | 7600058050
2600 mm | 7600058020

FAQ（要点）

• 目的：排水系での高流速を低減し、流水による浸食や水理的過負荷を防止
• 流れの誘導：水は接線的に流入し、円形底部に沿って出口へ導かれエネルギーを散逸する
• 対応サイズ：呼び径 DN 800、DN 1000；高さは最大5 mまで
• 管接続互換性：PVC、PE、リブ管などの管路システムに対応

技術仕様

• 呼び径：DN 800（掲載製品）；DN 1000も対応
• 代表的な高さ：850 mm、1100 mm、1350 mm、1600 mm、1850 mm、2100 mm、2350 mm、2600 mm
• 接線流入用に設計された密閉でコンパクトなエネルギー散逸型マンホール
• 所定のマンホール蓋を使用すれば交通エリアでの設置に適合
• PVC、PE、リブ管などへの接続準備済み
• 出口バリエーション：PE管＋スライディングカップリング；カップリング＋リブ管
