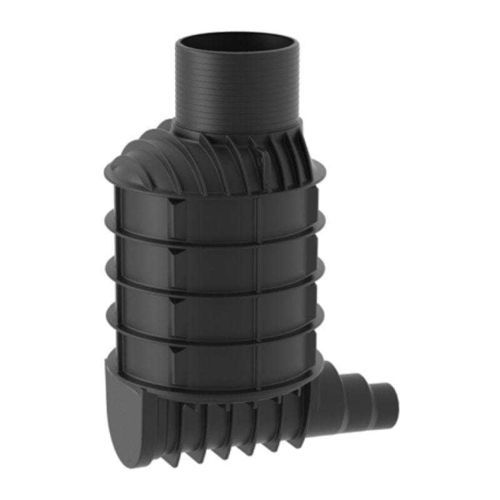

ポリエチレン製排水マンホール 7600069730

概要
信頼性のある下水インフラ向けの、コンパクトで気密性があり、施工しやすいソリューションです。

製品概要
マンホール（点検井）は回転成形によるポリエチレン（PE）製です。使用可能径：DN400、DN600、DN800、DN1000。標準の高さは最大5 mで、DN1000の一部仕様は6 mまで対応可能です。長寿命、恒久的な防水性、環境影響への耐性、軽量で施工が迅速という特徴があります。標準的な壁厚：6～8 mm。さまざまな管種に対応するためのベース構成を用意しています。

製品バリエーション

• RoShaft DN1000 1/1（単一インレット／単一アウトレット）
• RoShaft DN1000 3/1（三方向インレット／一方向アウトレット；一般的なインレット角：120°, 180°, 240°）
• プロジェクトや管種に応じた複数の接続径オプション：Ø160、Ø200、Ø250、Ø315、Ø400、Ø500、Ø630、Ø800、Ø1000

マンホール DN1000 1/1 — 説明
DN1000 1/1（1/1）構成は、Ø250、Ø315、Ø400の管に対して下水または雨水の接続を可能にします。接続はインレットシールとスライドカップリングによる方法、またはプロジェクト仕様に応じてリブ付き管などで行えます。

技術データ・寸法 DN1000 1/1

• 1250 mm — Ø250/315/400 — 型番: 7600069730
• 1500 mm — Ø250/315/400 — 型番: 7600069580
• 1750 mm — Ø250/315/400 — 型番: 7600069590
• 2000 mm — Ø250/315/400 — 型番: 7600069600
• 2250 mm — Ø250/315/400 — 型番: 7600069610
• 2500 mm — Ø250/315/400 — 型番: 7600069620
• 2750 mm — Ø250/315/400 — 型番: 7600069630
• 3000 mm — Ø250/315/400 — 型番: 7600069640
• 3250 mm — Ø250/315/400 — 型番: 7600069760
• 3500 mm — Ø250/315/400 — 型番: 7600069740
• 3750 mm — Ø250/315/400 — 型番: 7600069770
• 4000 mm — Ø250/315/400 — 型番: 7600069750
• 4250 mm — Ø250/315/400 — 型番: 7600069780
• 4500 mm — Ø250/315/400 — 型番: 7600069920
• 4750 mm — Ø250/315/400 — 型番: 7600069790
• 5000 mm — Ø250/315/400 — 型番: 7600069800
• 5250 mm — Ø250/315/400 — 型番: 7600069970
• 5500 mm — Ø250/315/400 — 型番: 7600069980
• 5750 mm — Ø250/315/400 — 型番: 7600069990
• 6000 mm — Ø250/315/400 — 型番: 7600070000

技術データ・寸法 DN1000 3/1

• 1250 mm — Ø250/315/400 — 型番: 760002100
• 1500 mm — Ø250/315/400 — 型番: 760002101
• 1750 mm — Ø250/315/400 — 型番: 760002102
• 2000 mm — Ø250/315/400 — 型番: 760002103
• 2250 mm — Ø250/315/400 — 型番: 760002104
• 2500 mm — Ø250/315/400 — 型番: 760002105
• 2750 mm — Ø250/315/400 — 型番: 760002106
• 3000 mm — Ø250/315/400 — 型番: 760002107
• 3250 mm — Ø250/315/400 — 型番: 760002108
• 3500 mm — Ø250/315/400 — 型番: 760002109
• 3750 mm — Ø250/315/400 — 型番: 7600021100
• 4000 mm — Ø250/315/400 — 型番: 7600021110
• 4250 mm — Ø250/315/400 — 型番: 7600021120
• 4500 mm — Ø250/315/400 — 型番: 7600021130
• 4750 mm — Ø250/315/400 — 型番: 7600021140
• 5000 mm — Ø250/315/400 — 型番: 7600021150
• 5250 mm — Ø250/315/400 — 型番: 7600021160
• 5500 mm — Ø250/315/400 — 型番: 7600021170
• 5750 mm — Ø250/315/400 — 型番: 7600021180
• 6000 mm — Ø250/315/400 — 型番: 7600021190

DN1000 1/1 — 大口径接続バリエーション（例）

• 1250 mm — Ø500/600 — 型番: 7600058410
• 1500 mm — Ø500/600 — 型番: 7600058230
• 1750 mm — Ø500/600 — 型番: 7600058240
• 2000 mm — Ø500/600 — 型番: 7600058250
• 2250 mm — Ø500/600 — 型番: 7600058260
• 2500 mm — Ø500/600 — 型番: 7600058270
• 2750 mm — Ø500/600 — 型番: 7600058280
• 3000 mm — Ø500/600 — 型番: 7600058290
• 3250 mm — Ø500/600 — 型番: 7600058300
• 3500 mm — Ø500/600 — 型番: 7600058310
• 3750 mm — Ø500/600 — 型番: 7600058320
• 4000 mm — Ø500/600 — 型番: 7600058330
• 4250 mm — Ø500/600 — 型番: 7600058340
• 4500 mm — Ø500/600 — 型番: 7600058350
• 4750 mm — Ø500/600 — 型番: 7600058360
• 5000 mm — Ø500/600 — 型番: 7600058370
• 5250 mm — Ø500/600 — 型番: 7600058420
• 5500 mm — Ø500/600 — 型番: 7600058430
• 5750 mm — Ø500/600 — 型番: 7600058440
• 6000 mm — Ø500/600 — 型番: 7600058450

DN1000 1/1 — Ø800/1000 接続バリエーション（例）

• 2000 mm — Ø800/1000 — 型番: 7600058120
• 2250 mm — Ø800/1000 — 型番: 7600058130
• 2500 mm — Ø800/1000 — 型番: 7600058140
• 2750 mm — Ø800/1000 — 型番: 7600058090
• 3000 mm — Ø800/1000 — 型番: 7600058160
• 3250 mm — Ø800/1000 — 型番: 7600058170
• 3500 mm — Ø800/1000 — 型番: 7600058180
• 3750 mm — Ø800/1000 — 型番: 7600058190
• 4000 mm — Ø800/1000 — 型番: 7600058100
• 4250 mm — Ø800/1000 — 型番: 7600056000
• 4500 mm — Ø800/1000 — 型番: 7600056010
• 4750 mm — Ø800/1000 — 型番: 7600056020
• 5000 mm — Ø800/1000 — 型番: 7600056030
• 5250 mm — Ø800/1000 — 型番: 7600056040
• 5500 mm — Ø800/1000 — 型番: 7600056050
• 5750 mm — Ø800/1000 — 型番: 7600056060
• 6000 mm — Ø800/1000 — 型番: 7600056070

接続オプションと付属品

• PVC管接続（複数のØオプション）
• インレットシールによる接続
• スライドカップリング（KGソケット / slide coupler）による安全な出口接続
• PE溶接接続およびPE‑to‑PVCカップラー
• リブ付き／波形管用アダプター（アダプターハブ）
• 一部の1/1および3/1バリアントにはDN160とDN200の統合接続管あり
• 一部のDN1000本体にはアクセス用の内階段を統合可能

規格
DIN EN 13598-2:2009 に準拠して製造（耐性、気密性、荷重性能の要件）。

技術仕様 / 性能

• 材料：ポリエチレン（PE）、回転成形
• 使用可能径：DN400、DN600、DN800、DN1000
• DN1000の高さ：1250 mm～6000 mm（構成により異なる）
• 壁厚（標準）：6～8 mm
• 回転成形による一体成形で気密構造
• 環境影響に耐える設計で長寿命を想定
• 接続オプション：インレットシール、スライドカップリング、PE溶接接続、PVCカップラー、波形管用アダプターハブ
• 対応入口/出口径：Ø160、Ø200、Ø250、Ø315、Ø400、Ø500、Ø630、Ø800、Ø1000（バリアント依存）
• 準拠規格：DIN EN 13598-2:2009
• 典型用途：下水および雨水用マンホール；複雑な合流には多入口（3/1）構成
