安全ガラスパネル CLIMAPLUS® - CLIMATOP

低放射率絶縁防音

製品説明
断熱性能と高い光透過性を両立し、ニュートラルな外観と美しい仕上がりを保つ複層ガラス（2層・3層）。CLIMAPLUS® と CLIMATOP は住宅や建築用途でこれらの要件を満たします。

CLIMAPLUS（二層ガラス）の構成

• PLANICLEAR® ガラス 1枚
• 断熱強化のためアルゴン（希ガス）充填の16 mm 中空層
• 中空層側に真空スパッタリングで金属層を付与した被覆ガラス：ECLAZ® ZEN または ECLAZ LUMI®
• 二枚のガラスを二重シールバリアで組み立て

CLIMATOP（三層ガラス）の構成

• 外側の2枚（1 と 3）は中空層側に金属層をスパッタで付与した被覆ガラス：PLANITHERM® XN または ECLAZ LUMI®
• 断熱強化のためアルゴン充填の16 mm 二重中空層
• 中央に PLANICLEAR® ガラス 1枚
• 三枚のガラスは二重シールバリアで組み立てられる

用途

• 改修・新築
• 一戸建て
• 集合住宅
• 公共建築
• オフィス

メリット

• 省エネルギー：高い断熱性能と高光透過の組合せにより暖房エネルギー消費およびCO2排出を低減
• 視覚的快適性：高い光透過率（製品により二層で最大83％、三層で最大77％）と自然な色再現
• 熱的快適性：CLIMATOP は非常に低いU値（最大0.6 W/m².K）で熱損失を抑制

性能（構成例と値）
列：CLIMAPLUS® XN | CLIMAPLUS® ECLAZ | CLIMATOP XN | CLIMATOP ECLAZ
ガラス1：ECLAZ® ZEN 4 mm | PLANICLEAR® 4 mm | PLANITHERM® 4 mm | ECLAZ® 4 mm
中空層1：Argon 90% 16 mm | Argon 90% 16 mm | Argon 85% 16 mm | Argon 85% 16 mm
ガラス2：PLANICLEAR® 4 mm | ECLAZ® LUMI 4 mm | PLANICLEAR® 4 mm | PLANICLEAR® 4 mm
中空層2：(—) | (—) | Argon 85% 16 mm | Argon 85% 16 mm
ガラス3：(—) | (—) | PLANITHERM® 4 mm | ECLAZ® LUMI 4 mm
透過率 TL (%)：80 | 83 | 74 | 77
外面反射 RLext (%)：15 | 12 | 14 | 14
g（日射取得率）：0.53 | 0.71 | 0.54 | 0.60
U値 (W/m².K)：1.0 | 1.1 | 0.6 | 0.6

ラインナップとオプション
CLIMAPLUS® / CLIMATOP は、強化防犯合わせガラス、遮音ガラス、自浄コーティングなど他のソリューションと組み合わせ可能で、技術特性や外観を変えずにテンパー加工（熱処理）対応のバージョンも用意されています。

特性 / 技術仕様

• 製品タイプ：二層ガラス（CLIMAPLUS®）および三層ガラス（CLIMATOP）
• 使用ガラス：PLANICLEAR®, PLANITHERM®, ECLAZ® ZEN, ECLAZ LUMI®
• 中空層：16 mm（二層／三層により中空層の数は1または2）
• 中空層充填：Argon（構成により85％または90％）
• 組立：二重シールバリア
• 光透過率（TL）：バージョンにより最大83％（二層）／最大77％（三層）
• 日射取得率 g：構成により 0.53 — 0.71 の例
• 外面反射（RLext）：典型 12–15%（構成により）
• U値 (W/m².K)：一部の二層で例 1.0 / 1.1、CLIMATOP は最大0.6

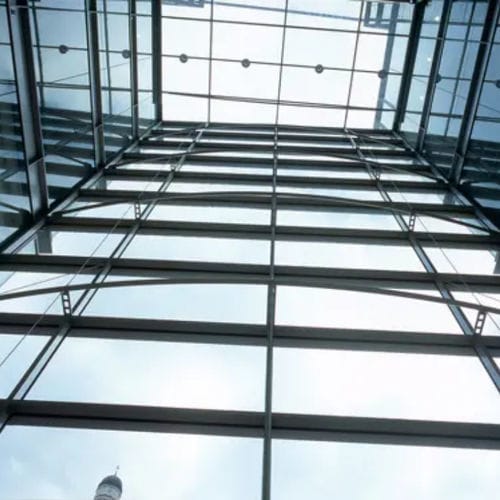

• 代表的な用途：窓、開口部、サンルーム、ファサードおよびカーテンウォール
