電動式湯沸かし器 AE200TNWTEH/EU

一体型縦型太陽光発電用

概要

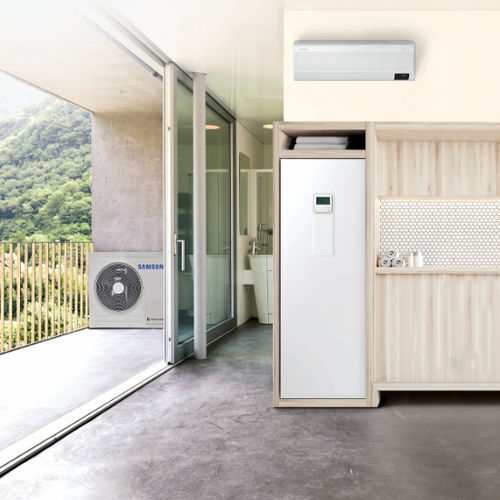

TDM Plus ClimateHubは、給湯（DHW）および暖房向けのコンパクトなヒートポンプソリューションとして設計された貯湯タンク一体型ハイドロユニット（分割型）です。ハイドロユニット／制御キットと大容量貯湯タンク、配管部品を統合し、キッチンやユーティリティルームなどの狭小スペースへの設置を可能にします。容量は200 L（標準）と260 L（オプション）を用意。単相電源バリアントを提供します。

主な利点と特徴

• 設置・取り扱いが容易なコンパクト設計
• ハイドロ部品と給湯タンクを組み合わせたタンク一体型ユニット
• PVおよびスマートグリッド対応
• 多言語対応のタッチコントローラーによる直感的操作
• オプションのWi‑FiキットでSamsung SmartThingsアプリによる遠隔操作・監視が可能（Wi‑Fiキットは別売）
• 4段階の静音モードで低騒音運転を選択可能

簡単な設置と使いやすい操作
ClimateHubのMono、Split、TDM Plusシリーズは設置スペースを抑え、保守を簡素化するよう設計されています。タッチコントローラーは明るいカラーディスプレイ、温度設定、エネルギーモニタリング、サマー設定、迅速なエラー監視を提供します。ゾーンごとに異なる温度設定が可能で、ラジエーターと床暖房を効率的に運用できます。コントローラー対応言語：英語、ドイツ語、フランス語、イタリア語、スペイン語、ポーランド語、ポルトガル語、オランダ語、ギリシャ語、チェコ語、スロバキア語、フィンランド語、スウェーデン語、ノルウェー語、デンマーク語、リトアニア語。

スマート接続
オプションのWi‑Fiキット（別売）を使用すると、Samsung SmartThingsアプリで最大16台の室内機を遠隔操作および監視できます。Wi‑Fi接続およびSmartThingsアカウントが必要です。iOS 10.0以降およびAndroid 5.0以降に対応しています。

静音運転
4段階の静音モードにより、選択可能な騒音低減レベル（約 -3 dB(A)、-5 dB(A)、-7 dB(A)）を設定するか、屋外機モデルと稼働条件により35 dB(A)程度までの低レベルを維持できます。実際の騒音値は容量や環境条件により変動します。

仕様

• モデル（販売名）：AE200TNWTEH/EU
• タイプ：分割型、貯湯タンク一体型ハイドロユニット
• 動作モード：ヒートポンプ（A2W）
• 貯湯タンク容量（選択肢）：200.0 L（選択）; 260.0 L（オプション）
• 供給電源：1相（選択）
• 電源（室内機）：220~240 V, 50 Hz, 1 Φ
• 入力電流：冷房：0.9 A; 最大冷房 1)：0.9 A; 暖房：0.9 A; 最大暖房 2)：22.7 A
• 容量（定格）：冷房 8.7 kW; 最大冷房 8.7 kW; 暖房 9.0 kW; 最大暖房 9.0 kW
• 電気：MCA（最小回路電流）22.7 A; MFA（最大ヒューズ容量）28.4 A
• 消費電力：冷房 1) 0.2 kW; 最大冷房 1) 0.2 kW; 暖房 2) 0.2 kW; 最大暖房 2) 5.2 kW
• 冷媒配管接続（分割型）：タイプ：フレアナット; 液管径 Ø: 9.52 mm; ガス管径 Ø: 15.88 mm
• 暖房配管接続：タイプ：ストレートパイプ; 液管径 Ø: 28 mm; ガス管径 Ø: 28 mm
• 給湯配管接続：タイプ：ストレートパイプ; 液管径 Ø: 22 mm; ガス管径 Ø: 22 mm
• 給湯負荷プロファイル（申告）：L
• 給湯エネルギー効率クラス：A+
• 給湯タンク公称水容量：200 L
• 給湯タンク有効水容量：194 L
• 給湯タンク材質：SUS 316L（ステンレス鋼）
• 給湯タンク最大水圧：10 bar
• 給湯タンク最高水温：70 °C
• 沈め型ヒーター（ブースター）容量：3 kW
• タンク断熱材：PUフォーム
• バックアップヒーターの選択肢：2 kW（標準）、オプション 4 kW / 6 kW
• バックアップヒーター用サーマルヒューズ：75 (93) °C
• 安全装置：圧力逃し弁 2.9 bar; 流量センサー: ○ (5~60 LPM); 温度・圧力逃し弁（タンク）: 7 bar, 90 °C
• サーモスタット（沈め型ヒーター用）：標準温度（工場設定）80 °C; 手動動作温度 90 °C; 自動オン 15±3 °C
• 膨張タンク内水量：8 L; 作動圧力：0.3 MPa
• 一次水ポンプ：BLDCインバータタイプ; 最大静圧：9.5 mAq
• 水側熱交換器：溶接プレート式（ブレースドプレート）; 内部水量：1.01 L（水側） / 0.98 L（冷媒側）
• 保護等級：IPX1
• 騒音：音圧 29 dBA; 音響出力レベル 43 dBA
• 室内機正味重量：137 kg
• 室内機外形寸法（WxHxD）：595 x 1,800 x 700 mm
• 動作温度範囲：冷房 10 ~ 46 °C; 暖房 -25 ~ 35 °C; 給湯 -25 ~ 43 °C
• 出水温度範囲：暖房 15 ~ 55 °C; 冷房 5 ~ 25 °C
• スマート機能（内蔵）：WiFi内蔵：N/A; Bluetooth：N/A; WiFiキット：N/A（WiFiキットはオプションアクセサリ）
• アプリ接続性：SmartThingsアプリ対応：N/A（オプションのWiFiキットが必要）
