空気/水ヒートポンプ AE160DNZTPHEU

家庭用壁取り付け式お湯用

概要 TDMプラスハイドロユニットS2（2ゾーン）は、住宅用暖房および家庭用温水（DHW）アプリケーション用の壁掛け式ハイドロユニットです。スリムな設置が可能で、集合住宅やアパートにも適合するように設計されています。この製品で使用可能な容量 16.0kW。2ゾーンモデルは、追加装置なしで2つのゾーンを管理し、2ゾーン構成には循環ポンプ、混合弁、温度センサーが含まれます。 主な特徴

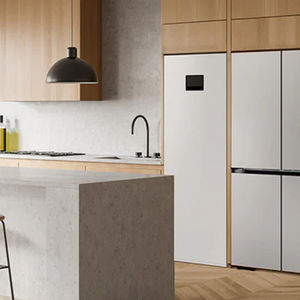

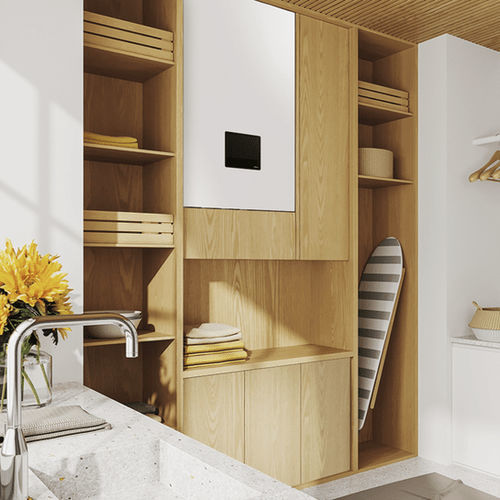

• 既存の家庭用電化製品やキャビネットに統合するスリムフィット設計
• 迅速かつ簡単な設置：マグネットフィルター、3ウェイバルブ、および膨張容器が含まれ、迅速な設置が可能（1日でも可能）
• 2ゾーンモデルには2ゾーン管理を内蔵、選択可能なバックアップヒーター容量（2、4、または6kWのオプション、3相では6kW）
• AIホーム：
• 新しい緊急モード（ヒートポンプ故障時に電気ヒーターに自動切り替え）
• Wi-Fi内蔵、SmartThingsアプリをサポート

ドキュメント

注意事項および互換性

寸法(Hydro Unit Mono)：530(W)×840(H)×350(D)mm

循環ポンプ、混合バルブ、温度センサーを装備した2ゾーンモデル（標準モデルには含まれていません）

バックアップヒーターオプション：2kWおよび4kW（単相）、6kW（3相）。

別売の3 kWバックアップヒーター(MHC-300FP)を使用すると、最大9 kWまで組み合わせることができます。 特徴/仕様

タイプ

TDMタイプ

ウォールマウント・ハイドロ・ユニット

モード

：ヒートポンプ（A2W）

利用可能な容量（ページに表示）： 16.0kW

利用可能な電力：1相/3相

電源（室内ユニット）：3Ф、380~415V、50Hz/1Ф、220~240V、50Hz

現在の入力（表示される典型的な）：3Ф - / 1Ф 1.3 A （冷却）; 3Ф - / 1Ф 1.3 A （最高の冷却）; 3Ф - / 1Ф 1.3 A （暖房）

最高の暖房の流れ: 3Ф 8.7 A/1Ф 18.7 A

入力（冷却）：3Ф - / 1Ф 0.3 kW; （最高の冷却）：3Ф - / 1Ф 0.3 kW; （暖房）：3Ф - / 1Ф 0.3 kW; （最高の暖房）：3Ф 6.0 kW/1Ф 4.3 kW

MCA （最低回路のアンプ容量）：3Ф 8.7/1Ф 18.7 A

MFA （最高のヒューズのアンプ容量）：3Ф 10.9 / 1Ф 23.4 A

配管接続 - 設置最大。高さ: 30 m; 設置最大長: 50 m長さ: 50 m

配管接続 - 液体配管： 9.52mm（3/8インチ）; ガス管： 15.88mm（5/8インチ）

スペースヒーティング配管接続：

DHW

配管接続：ストレートパイプ、液体パイプ28 mm、ガスパイプ28 mm

DHW

配管接続：ストレートパイプ、液体パイプ28 mm、ガスパイプ28 mmタイプBSPPメス1 1/4、液体管28 mm、ガス管28 mm

DHW 配管接続（二次水）：タイプBSPPオス

冷媒 - 工場充填：0 kg（工場充填は0 kgと表示）

冷媒配管接続（分岐）：

冷媒配管接続（分岐）：タイプ-フレアナット、液体配管9.52 mm、ガス配管15.88 mm

Water Heating / DHW：Declarated Load Profile / Energy Efficiency Class：

DHWタンク：公称／正味水量、材質、圧力：

バックアップヒーター：電力（表示例）3Ф 6kW、温度ヒューズ：98 +0 -5 °C

安全装置：リリーフバルブ圧力2.9 bar、流量センサー5～60 LPM、温度・圧力リリーフバルブ（タンク）10 bar、90 °C

拡張容器：内部水量10 L; 使用圧力0.3 MPa

水ポンプ（プライマリ）：タイプBLDC Inv(PWM); 最大静圧9 mAq

水熱交換器：タイプろう付けプレートエクスチェンジャー、内部水量1.01 L（水側）/ 0.98 L（冷媒側）

IPクラス：IPX1

サウンド：

外形寸法(屋内ユニット) - 正味重量: 60 kg; 正味寸法(WxHxD)：

動作温度範囲：冷却 4~35 °C、加熱 4~35 °C、A2W 加熱 15~55 °C、A2W 冷却 5~25 °C、家庭用温水 30~70 °C

残水温度：加熱15〜65℃;冷却5〜25℃

スマート：
