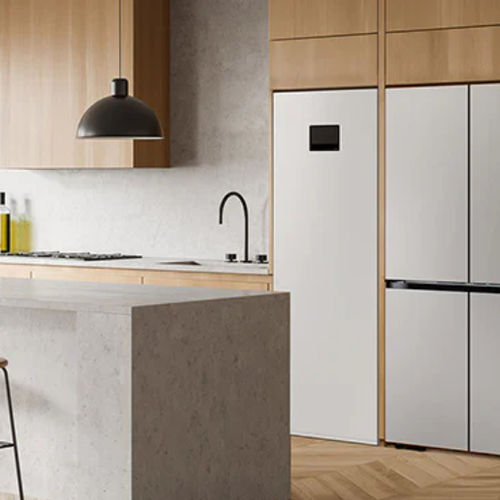

空気/水ヒートポンプ AE200DNXTPHEU

統合型液圧モジュール付き家庭用壁取り付け式

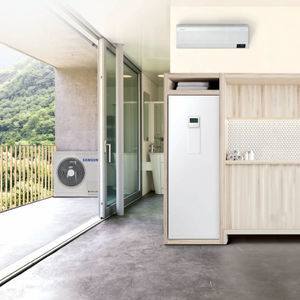

概要 TDM Plus ClimateHub S2（2ゾーン）は、住宅用に設計されたハイドロユニットと家庭用温水タンクの統合ソリューションです。スリムフィットの屋内設計、7インチタッチディスプレイによるAI Home制御、Wi-Fi内蔵、SmartThingsアプリ対応、バックアップ電気ヒーター容量オプションが特徴です。2ゾーンモデルには、循環ポンプ、ミキシングバルブ、温度センサーが搭載されており、追加機器なしで2つの暖房ゾーンを可能にする。 製品の主な特長

スリムなデザイン。

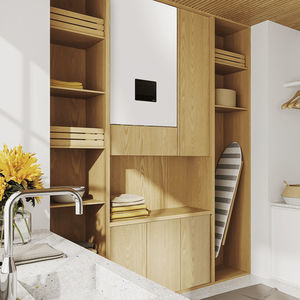

• さまざまな場所や集合住宅にシームレスに設置できるスリムフィット設計
• AIホーム：多言語をサポートする7インチのタッチディスプレイコントロールセンター、太陽光発電の使用状況の監視、接続されたSmartThings家電製品の制御
• 迅速かつ簡単な設置：マグネットフィルター、3ウェイバルブ、および膨張容器が付属しており、迅速な設置が可能（1日でも可能）
• 省エネの改善：伝熱面積の強化、3層断熱材による熱損失の低減、旧モデルと比較して給湯効率が向上。
• 新しい緊急モード：ヒートポンプが給湯と暖房の維持に失敗した場合、電気ヒーターに自動的に切り替わります（ソフトウェアの可用性は、特定のモデル/アップデートについて記載されています）
• 簡単なサポート：EHSシステムがインターネットに接続されている場合、AIホームディスプレイからユーザーマニュアルにアクセスできます。
• WiFi内蔵およびSmartThingsアプリが、遠隔監視およびAIエネルギーモード機能をサポートします。 容量とバリエーション 容量とバリエーション 利用可能な公称タンク容量：200 L. 利用可能な電源オプション：モデルとバックアップヒーターの選択に応じて、単相（1Φ）と三相（3Φ）のバリエーション。利用可能なバックアップヒーター容量：単相で2 kWと4 kW、三相で6 kW；オプションで3 kWのバックアップヒーター（MHC-300FP）を追加することで、より高い電気ヒーター出力を得ることができます（別売）。 性能と運転範囲
  ドキュメント特性/仕様技術
  • タイプ
  • モード:ヒートポンプ(A2W)
  • ヒートポンプ（A2W）
  • 業務用モデル/シリーズ名：TDM Plus ClimateHub S2（2ゾーン）
  • 製品ページに記載されている呼称：
  • 使用可能な容量（タンク）： 200.0L（公称）、正味水量194L.
  • 利用可能な電源/バリエーション：
  • 1フェーズおよび3フェーズオプション（モデル依存）
  • 電源（室内ユニット）：3Φ、380〜415V、50Hz / 1Φ、220〜240V、50Hz.
  • 電流入力（例）：冷却：1Φ 1.3 A; 最高の暖房：3Φ8.7A/1Φ18.7A（バリアントごとに示す値）
  • 電力入力（例）：冷却1Φ 0.3 kW; 最大加熱3Φ 6.0 kW / 1Φ 4.3 kW.
  • MCA：3Φ8.7/1Φ18.7アンペアMFA：3Φ10.9/1Φ23.4アンペア
  • エネルギー効率（提供フィールド）：給湯エネルギー効率クラスA +を宣言し、他のEER / COPフィールドは、いくつかの構成については該当しません。
  • DHW宣言負荷プロファイル：
  • DHWエネルギー効率クラス：
  • DHWタンク材質：
  • DHWタンク断熱材: SUS 316L：
  • インナーEPP + VIP + アウターEPS.
  • 公称水量（タンク）：200L;最大水圧：10バール;最大水温：70 °C.
  • バックアップヒーター：3Φ 6 kWの例を示す仕様;温度ヒューズ仕様：98 +0 -5 °C.
  • 安全装置：リリーフバルブ圧力2.9 bar、流量センサー：
  • 膨張容器：内部水量10 L、作動圧力0.3 MPa
  • ウォーターポンプ（プライマリ）：
  • 水ポンプ（一次）：BLDCインバータ（PWM）、最大静圧：9 mmAq（9 mAqと記載）
  • 水熱交換器：ろう付けプレート交換器、内部水量1.01 L（水側）/ 0.98 L（冷媒側）
  • 配管接続（冷媒分岐）：フレアナット；液体パイプØ 9.52 mm (3/8")、ガスパイプØ 15.88 mm (5/8")
  • スペースヒーティング配管接続：
  • DHW配管接続（モノ）：ストレートパイプ、液体/ガス管Ø 28 mm：
  • DHW配管接続（二次水）：BSPPオス型、液体接続の例は1"(inch)mmと記載
  • 設置限界：
  • 最大高さ30 m、最大長さ50 m。
  • この特定の製品レコードの表に0 kgと記載されている冷媒工場チャージ（仕様ブロックに0 kg / 0 tCO2eと記載されている工場チャージフィールド）
  • IPクラス：
  • 音：
  • サウンド：音圧33 dBA、音響パワーレベル47 dBA。
  • 外形寸法（室内ユニット）：
  • 外形寸法（室内ユニット）：正味寸法（幅×高さ×奥行）：
  • 外形寸法（室外ユニット）：正味重量は0 kg、寸法はこの記録では該当なし（一体型ハイドロユニットのバリエーションには適用されません）
  • 動作温度範囲（例）：
  • 運転温度範囲（例）：冷房4～35 °C、暖房4～35 °C、A2W暖房15～55 °C、A2W冷房5～25 °C、家庭用温水30～70 °C
  • 出湯温度：
  • スマート機能：
  • スマート機能: WiFi内蔵: はい; Bluetooth：N/A、WiFiキット：

  • インテル^® Core™ プロセッサーを搭載：
  • アプリとAI機能：
  • アプリとAI機能：AIホームコントロールセンター、AIエネルギーモード（エネルギー消費の削減はモデルによって異なります）、接続時のPVモニタリング機能
