拡がりパターンを調整可能な変位ユニット

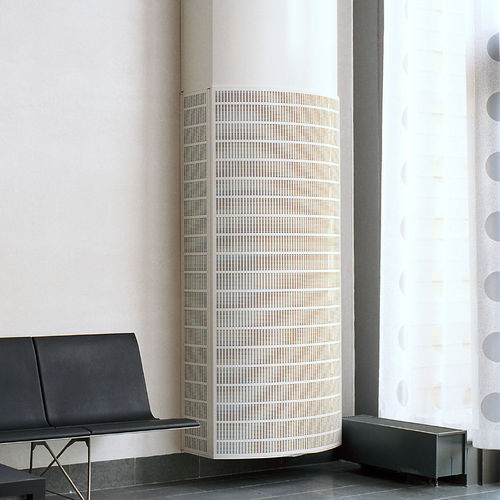

DBCは、完全な長方形の弓形の変位ユニットです。占有ゾーンに低速で供給空気を供給します。スプレッドパターンは、可動ディスクにより簡単に調整できます。付属品には、床置き台、ダクトカバー、コントローラーがあります。
調整可能な広がりパターンと患部ゾーン
あらゆるタイプのお部屋に対応
測定単位
清掃可能
隠蔽された固定
標準色 ホワイト RAL 9003
5つの代替標準色
ご要望に応じて他の色
技術的な説明
デザイン
DBCは、壁面設置用の弓型変位ユニットです。本体は、上部を有する背面部と
底板と、を備えた空気拡散板と
多数の調整可能なディスクを備えています。トッププレートには
の大きさに応じて、円形または長方形の注入口を設ける。
ユニットに取り付けられています。拡散板には、アクセスのための点検カバーが付いています。
をダクトシステムに接続します。にパンチングされたフロントパネルがあります。
胴体外面
ネジで固定します。これらは、取り外し可能なアルミニウム製のプロファイルの後ろに隠されています。測定アウトレットは
取り外し可能なアルミウムプロファイル。
材料と表面処理
変位ユニットは亜鉛メッキシートで製造されています。
スチールとアルミのプロファイルをコーティングされています。
- 標準色です。
- 白半光沢、光沢40、RAL 9003/NCS S 0500-N
- 他の標準色
- シルバーグロス、光沢80、RAL9006
- グレーアルミニウム光沢、光沢80、RAL 9007
- ブラン・セミブラント、光沢40、RAL 9010
- 黒半光沢、光沢35、RAL9005
- グレー半光沢、光沢30、RAL7037
- ご要望に応じて、非塗装仕上げと他の色をご用意しています。
---
