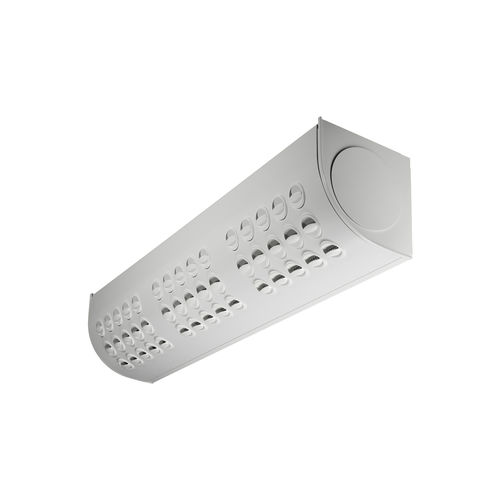

供給空気用ディスク付きダクトディフューザー
供給空気用のIBISウォールダクトディスクディフューザーは、一定または可変の空気の流れに適しています。室温以上の空気、室温以下の空気を室内に供給することができます。回転可能なディスクは、水平方向と垂直方向の空気拡散の分布パターンを変化させるために、無限に設定できます。
柔軟な分布パターン
壁と天井が接する場所に簡単に設置可能
モジュラー長さ:1500mm
標準色 ホワイト RAL 9003
5つの代替標準色
ご要望に応じて他の色
技術的な説明
デザイン
IBISのディスク付きウォールダクトディフューザーは、壁と天井が接する場所に設置するために設計されています。ディフューザー面
は、空気力学的に形成されたディスクを備えています。
回転可能です。エアディフューザーは、その短い側面と完全に穿孔された背面にサイズ200mm径の接続を持っています。
パネルを使用しています。
素材と仕上げ
ディスク付きダクトディフューザーは亜鉛メッキシート製です。
スチールを使用しています。エアディフューザーの内周面と外周面は
が塗装されています。
- 標準色です。
- ホワイトセミグロス、光沢40、RAL9003/NCS S 0500-N
- 他の標準色
- シルバーグロス、光沢80、RAL9006
- グレーアルミニウム光沢、光沢80、RAL 9007
- ホワイト半光沢、光沢40、RAL 9010
- 黒半光沢、光沢35、RAL9005
- グレー半光沢、光沢30、RAL7037
- 非塗装仕上げおよび他の色は利用できます
を要求します。
プロジェクト計画
エアーディフューザーは側面から接続可能、サイズ200
mm径の接続、または穴の開いたリアパネルを介して接続します。
古いグリルを交換する場合は、例えば、以下のような必要があります。
接続部の流れと風速だけを考慮して
考慮して、前にダクトディフューザーを設置します。
開口部。
---
