壁取り付け式空気拡散器 KDY

直線型長方形

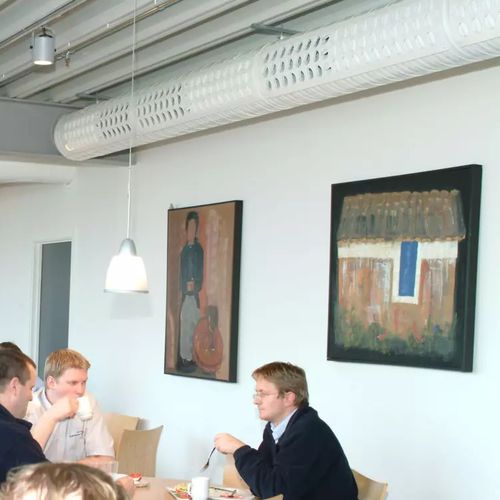

換気ダクトに取り付けるディスク付きダクトディフューザー 供給空気用の角型ディスクディフューザー。円形または長方形のダクトに直接取り付けることができます。流量条件が一定または可変の場合に適しています。水平または垂直方向の拡散パターンで、低温または過熱時に空気を供給することができます。設置後、空気の流れ、圧力損失、騒音レベルに影響を与えることなく、いつでも拡散パターンを変更することができます。 設置が簡単 円形と長方形の両方のダクトに使用可能 ガイドベーン制御 柔軟なスプレッドパターン 電流を通された版で利用できる 標準色 ホワイト RAL 9003 5つの代替標準色 ご要望に応じて他の色 技術的な説明 デザイン KDYは、以下のように設計された長方形の供給エアターミナルです。 のいずれかの側面に直接取り付けられます。 または円形のダクトを使用しています。ディフューザーの前面には 空気力学的に形成されたディスクの数が固定されています。 ディフューザーフロントの内側にあるベーンを使用することで ユニット全体に均等な外向きの気流を発生させます。ディフューザーには2列、3列、4列のディスクが用意されています。 材料と表面処理 ディフューザーはシートスチール製で塗装済みです。 - 標準色。 - ホワイトセミグロス、光沢40、RAL9003/NCS S 0500-N - 他の標準色 - シルバーグロス、光沢80、RAL9006 - グレーアルミニウム光沢、光沢80、RAL 9007 - ホワイト半光沢、光沢40、RAL 9010 - 黒半光沢、光沢35、RAL9005 - グレー半光沢、光沢30、RAL7037 - 非塗装仕上げおよび他の色は利用できます を要求します。 特別 標準サイズに加えて、特殊なサイズの端子もご用意しています。 寸法または複数のディスクを供給することができます。それは 亜鉛メッキ仕様でもご利用いただけます。
