低漏洩遮断用

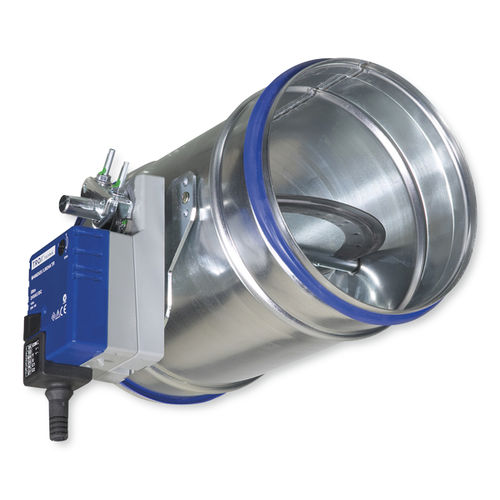

空調システムの換気ダクト内の体積流量を遮断するための円形遮断ダンパ
メンテナンスフリーのダンパーブレード機構
EN 1751に準拠したクローズドブレードエアリーク、クラス4まで対応
ケーシングのエア漏れはEN 1751、クラスCに準拠しています。
オプションの装備品と付属品
電動アクチュエータ
スプリングリターンアクチュエータ
空圧アクチュエータ
終了位置を捕捉するための調整可能なスイッチングポイントを備えた補助スイッチ
空調システムの換気ダクト内の空気の流れを遮断または制限するための円形のシャットオフダンパ、供給空気または抽出空気用、7つの公称サイズがあります。ダンパーブレードの位置は、シャフトの延長線上に表示されています。
特殊な特徴
- ダンパーブレードは、手動、電動、空気圧のいずれかで作動させることができます。
- 低漏洩遮断
材料と表面
- ケーシング、ダンパーブレード、シャフトは亜鉛メッキ鋼板製
- TPE樹脂製ブレードシール
- プラスチックベアリング
接続タイプ
リップシール用の溝付きスピゴット、EN 1506またはEN 13180に準拠した円形ダクトの接続に適しています。
技術データ
- 流量範囲: 90 - 900 m³/h
- 最大許容差圧:1500 Pa
- EN 1751に準拠したケーシングのエアリーク:クラスC
- EN 1751に準拠したクローズドブレードのエアリーク:クラス3
---
