ボリュームフローレートの信頼性の高いバランスのために
供給空気および抽出空気システムの体積流量と圧力を調整するための円形の流量調整ダンパ
各流量調整ダンパーは、現場での迅速な試運転を確実にするために、設定値が記載されたダイアグラムを搭載しています。
ダクト圧1000Paまでのダクトに適しています。
容積流量は回転ノブとケーシング外側の目盛で設定可能
アクチュエータの簡単な後付け
ケーシングのエア漏れはEN 1751、クラスCに準拠しています。
オプションの装備品と付属品
ポテンショメータ付きアクチュエータ
メカニカルストップ付きアクチュエータ

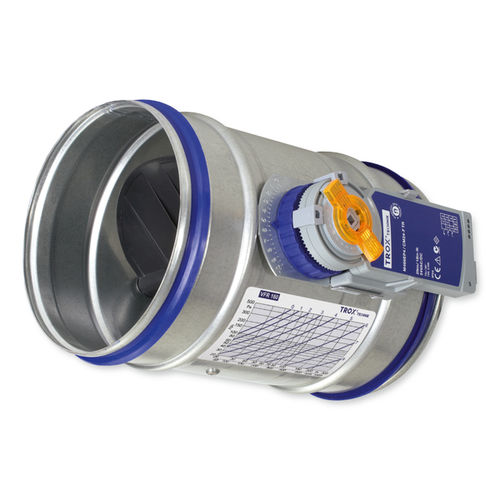

空調システムの容積流量の簡単なバランス調整のための円形の流量調整ダンパー、供給空気および抽出空気のために、10の公称サイズが利用可能です。 すぐに取り付け可能な流量調整ダンパー、ユニットはダンパーブレードとボリューム流量を無段階に調整するための回転ノブ付きのケーシングで構成されています。
特殊な特徴
- 各流量調整ダンパの設定値を示す図
- アクチュエータの簡単な後付けが可能
材料と表面
- 亜鉛メッキ鋼板製ケーシング
- ロータリーノブ、ダンパーブレード、ベアリングはUL 94に準拠したプラスチック製難燃剤(V-0)を使用しています。
接続タイプ
リップシール付きスピゴット、EN 1506またはEN 13180に準拠した円形ダクトに適しています。
技術データ
- 流量範囲:288~702m³/h
- 最大許容差圧:1000 Pa
- 1000 Paまでのダクト圧力に適しています。
- EN 1751、クラスCに準拠したケーシングのエアリーク
---
