直交ダクティング中の気流の加熱のために

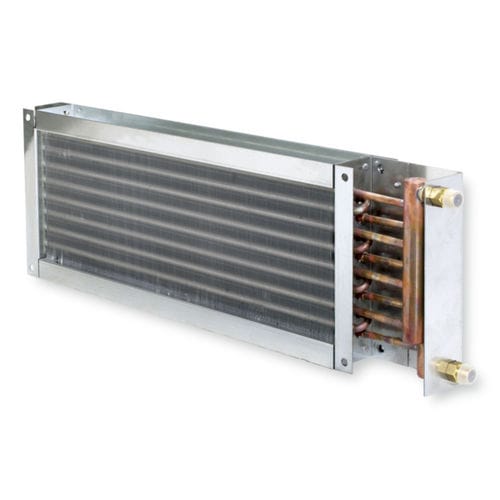

TVR、TZ-Silenzio、TVJ、TVT型VAVターミナルユニット、EN型機械式セルフパワーCAVコントローラに適した気流再加熱用の角型温水熱交換器
100℃までの温水用
横の水の関係
2列に並んだ銅管、アルミフィン付き
最大水側動作圧力は16bar
ケーシングのエアリークはEN 15727に準拠し、クラスDまで。
アプリケーション
矩形ダクト内の気流を再加熱するための温水熱交換器WT型
VAV端末ユニットTZ-Silenzio、TVZ、TVJ、TVT用、CAVコントローラEN用
100℃までの温水用
呼び径
125, 160, 200, 250, 315, 400(TZ-SilenzioとTVZ用
TVJ、TVTおよびENのための200 x 100から1000 x 1000までの43の公称サイズ
部品と特性
すぐに取り付け可能な熱交換器
二列に並んだ銅管
建設の特徴
長方形ケーシング
両端のフランジはダクトとの接続用
最大水側動作圧力は16bar
横の水の関係
外部スレッドとの水の接続
材料と表面
亜鉛メッキ鋼板製ケーシング
銅管
アルミフィン
基準とガイドライン
ケーシングのエアリークは EN 15727, クラス D (H ≤ 400 mm, クラス C) に対応しています。
メンテナンス
構造や素材が摩耗しないのでメンテナンスフリー
---
