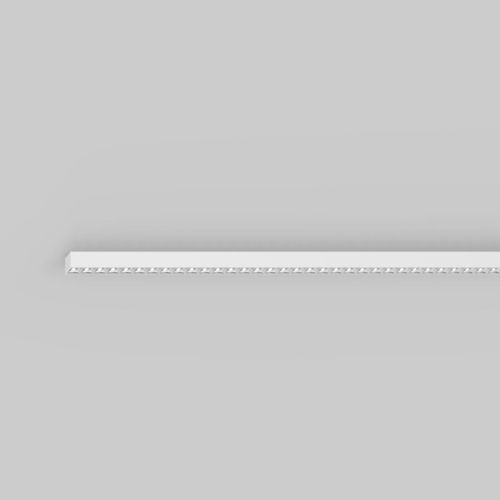

直付け照明器具 MINO 25

LED長方形IP20

クイック情報

• 色温度：3000 K、4000 K
• 演色性：CRI ≥ 80、CRI ≥ 90 / 3 SDCM（初期マクアダム）
• UGR：UGR ≤ 16、UGR ≤ 19
• 効率：最大168 lm/W
• 光束維持率：L90 / 100000 h
• カバーオプション：Opal、Wideflood
• 調光：DALI-2
• 保護等級：IP20

製品説明
MINO 25は押出成形アルミニウムプロファイルを採用した表面取付型照明器具で、断面は非常にスリム（25 x 25 mm）です。天井取付け用に設計され、本体は素地または粉体塗装仕上げで、目立つネジがないクリーンな仕上がりです。光学系はルーバー仕様用の微細面加工アルミ蒸着リフレクターや、レンズ技術を用いた埋め込み型単一LED光点などを用意。埋め込み型の光点とレンズにより、まぶしさを抑えつつ高い効率を維持します。オパールカバー仕様では均一な配光が得られます。ドライバーは本体内蔵、LEDは省エネルギーで高い演色性を実現します。

主な特長

• 非常にスリムなデザイン（25 x 25 mm）
• 最大168 lm/Wの高効率
• まぶしさ低減（埋め込み型光点）
• 複数の光学仕様：Louver、Spotline、Opal
• 複数の本体色とインセット仕上げに対応

製品とコード（抜粋）

• 043-01010378X — MINO 25 louver surface、本体 signal white、inset 黒リフレクター、3000 K、CRI ≥ 90、133 lm/W、長さ 1,004 mm — DALI-2
• 043-01011378X — MINO 25 louver surface、本体 signal white、inset 黒リフレクター、4000 K、CRI ≥ 90、133 lm/W、長さ 1,004 mm — DALI-2
• 043-01016378X — MINO 25 louver surface、本体 signal white、inset 黒リフレクター、4000 K、CRI ≥ 80、162 lm/W、長さ 1,004 mm — DALI-2
• 043-01026378X — MINO 25 louver surface、本体 signal white、inset 黒リフレクター、4000 K、CRI ≥ 80、168 lm/W、長さ 2,004 mm — DALI-2
• 043-01031378X — MINO 25 louver surface、本体 signal white、inset 黒リフレクター、4000 K、CRI ≥ 90、138 lm/W、長さ 2,754 mm — DALI-2
• 043-01036378X — MINO 25 louver surface、本体 signal white、inset 黒リフレクター、4000 K、CRI ≥ 80、168 lm/W、長さ 2,754 mm — DALI-2

利用可能な光学／カバー例

• Louver（インセット仕上げ：chrome、dark chrome 等）
• Spotline（白／黒バリエーション）
• Opal（完全に均一な照明）
• カバー分類：Opal、Wideflood

本体色・インセット仕上げ（選択例）

• 本体色：signal white、signal black、aluminium raw
• インセット仕上げ：chrome、traffic white、jet black、black

配光
直射型の面配光（典型的な直接面配光）。

仕様・技術データ

• 本体：押出成形アルミプロファイル、角型デザイン
• 寸法：非常にスリム（25 x 25 mm）
• 取付：天井取付対応
• 仕上げ：素地または粉体塗装
• リフレクター：微細面加工アルミ蒸着リフレクター（ルーバー仕様）
• 光学：埋め込み型単一LED光点＋レンズ技術；広角特性の挿入レンズ；対称配光またはオパールカバーでの均一配光
• コンバーター（ドライバー）本体内蔵
• LED：省エネルギーで良好な演色性
• 色温度：3000 K、4000 K
• CRI：≥ 80 または ≥ 90（バリアント）；高CRIは初期3 SDCM
• UGR性能：≤ 16 および ≤ 19（バリアントにより異なる）
• 光学効率：最大168 lm/W（バリアントにより異なる）
• 光束維持率：L90 / 100000 h
• 調光プロトコル：DALI-2（バリアント）
• 保護等級：IP20
• 長さバリエーション：1,004 mm、2,004 mm、2,754 mm（例）
• 利用可能な光学：Louver、Spotline、Opal（Wideflood）
• 目立つネジがなく、天井の意匠を損なわない
