埋め込み式照明器具 INTO

LED長方形正方形

クイックインフォ

• 3000 K、4000 K、調光可能（2700 - 6500 K）
• 演色性 CRI ≥ 80、オプションで CRI ≥ 90 / 3 SDCM（初期マカダム）
• UGR ≤ 16（一部仕様）、UGR ≤ 19
• 最大 177 lm/W
• L90 / 100000 h
• DALI-2
• IP20

製品説明

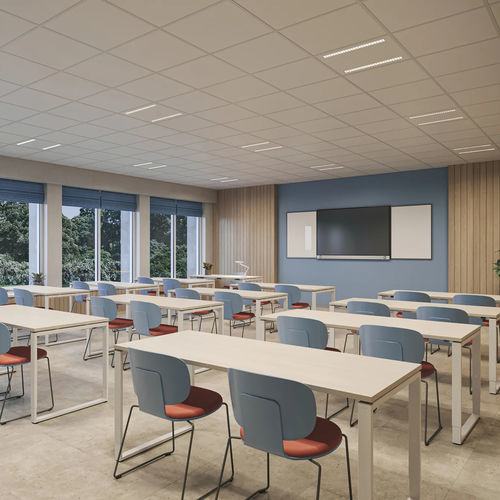

鋼板製の正方形または長方形の埋込型（lay-in）照明器具で、モジュラー天井（600×600 または 625×625）の見切りグリッドに対応。表面は粉体塗装。交換可能なプラスチック製の直線光インセットを2つまたは3つ搭載可能で、個別のLED光点は光点面に埋め込み式でグレアを低減。特殊レンズ技術による高効率化と、ワイドフラッド特性の挿入レンズ、高品質な微面加工アルミ反射板、または専用設計のワイドビームレンズの採用により精確で対称的な光分布を実現。コンバータ（電源）を内蔵し、通線施工に対応。インセットとコンバータ間はプラグ/ソケット方式のプラグアンドプレイ接続ケーブル。省エネLEDで良好な演色性を保持。

特徴

• モジュラー天井（600×600 または 625×625）用の正方形または長方形のlay-inデザイン
• 粉体塗装された鋼板ハウジング
• 2または3のインセットバリエーション（交換可能）
• グレア低減のため埋め込み式の単一LED光点
• 特殊レンズ技術およびワイドフラッド特性の挿入レンズ
• 高品質な微面加工アルミ反射板のオプション
• 精確で対称的な放射特性
• コンバータ内蔵；通線施工対応
• インセットとコンバータ間はプラグアンドプレイ接続（プラグ/ソケット）
• DALI-2調光対応モデルあり

光配分
ワイドフラッド特性を持つ挿入レンズ、または微面加工アルミ蒸着面を持つ高品質反射板、あるいは専用計算されたワイドビームレンズ。精確な放射特性と対称的な光分布を実現。

マーケティング / 適合性

• グリッド型モジュラー天井に適合
• 取付け・施工が容易
• 最大 177 lm/W の高効率（仕様に依存）
• UGR ≤ 19 にて DIN EN 12464-1 準拠

技術仕様

• 色温度：3000 K、4000 K、調光可能 2700 - 6500 K
• 演色性：CRI ≥ 80；オプションで CRI ≥ 90（3 SDCM）
• Unified Glare Rating：UGR ≤ 16（一部仕様）、UGR ≤ 19
• 効率：最大 177 lm/W（仕様に依存）
• 光束維持率：L90 / 100000 h
• 制御／調光：DALI-2
• 保護等級：IP20
• 構造：モジュラー天井用 600×600 または 625×625 の鋼板製 lay-in 照明器具
• 光学系：交換可能なインセット；オプション：ワイドフラッドレンズ、ワイドビームレンズ、微面加工アルミ反射板
• 取付け：インセットとコンバータ間はプラグアンドプレイケーブル；通線施工対応；取り付け容易
• 付属品／オプション：2または3インセット仕様、各種仕上げの反射板やレンズ（クローム、ブラック、トラフィックホワイト、ジェットブラック）
