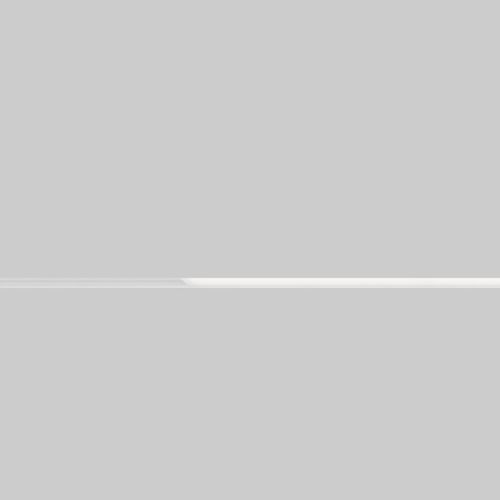

天井用照明プロファイル MOVE IT PRO 45

埋め込み式LEDアルミ押出形材

説明
押出しアルミニウム製のリニアプロファイルで、12.5 mm石膏ボード天井向けのトリムレス埋込設置を想定しています。L/T/Xコネクタにより連続した照明配列の柔軟な設計が可能です。電源、非常用回路、DALI制御用の導体を内蔵し、照明モジュール、非常用灯、センサーなどのインサートは工具不要で取り付けられます。

Quickinfo

• プロトコル：DALI-2
• 保護等級 / 耐侵入性：IP20 / PC1
• 標準長さ：1,000 mm、2,000 mm、3,000 mm、4,000 mm；カット対応あり

性能注記
最大192 lm/W（システム効率）

製品とコード（抜粋）

• 086-5121137 — traffic white、長さ 1,000 mm — DALI-2
• 086-5122137 — traffic white、長さ 2,000 mm — DALI-2
• 086-5123137 — traffic white、長さ 3,000 mm — DALI-2
• 086-5124137 — traffic white、長さ 4,000 mm — DALI-2
• E83810....7 — traffic white、カット品 — DALI-2
• 086-5121138 — jet black、長さ 1,000 mm — DALI-2
• 086-5122138 — jet black、長さ 2,000 mm — DALI-2
• 086-5123138 — jet black、長さ 3,000 mm — DALI-2
• 086-5124138 — jet black、長さ 4,000 mm — DALI-2
• E83810....8 — jet black、カット品 — DALI-2

注記
本トリムレスバリアントは12.5 mm石膏ボード天井向けです。システムは連続配置とL/T/Xコネクタによる柔軟なレイアウトに対応します。中央バッテリー方式に対応した非常用挿入部やセンサー挿入部の統合オプションがあります。

仕様 / 技術データ

• プロファイル材質：押出しアルミニウム
• プロファイル寸法：幅45 mm × 高さ55 mm
• 取付方法：12.5 mm石膏ボード用トリムレス埋込設置
• コネクタ：柔軟なシステム設計のためのL / T / Xコネクタ
• 内蔵導体：3相銅導体；非常用銅導体4本（非常用回路2系統対応）；DALI用銅導体2本
• 調光プロトコル：DALI-2
• 保護等級 / 耐侵入性：IP20 / PC1
• 標準長さ：1,000 mm、2,000 mm、3,000 mm、4,000 mm；カット対応あり
• 表面仕上げ：粉体塗装（標準色：traffic white、jet black）
• インサート：複数の配光パターンを持つライトインサート；中央バッテリー方式対応の非常用インサート（避難誘導表示および非常灯）；センサーインサートあり
• 付属品統合：ハイパワーアダプタやコンバータを含むインセットは柔軟かつ工具不要で取り付け可能
• 性能：最大192 lm/W
