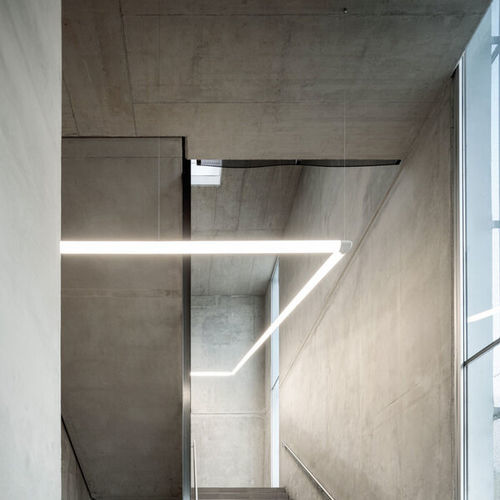

吊り下げ式照明器具 TUBO 60 CONEX

直付けLED円筒形

Quickinfo

• 3000 K、4000 K
• CRI ≥ 80；オプションで CRI ≥ 90 / 3 SDCM（初期マクアダム）
• 最大 143 lm/W（構成により異なる）
• L90 / 50,000 時間
• DALI-2
• カバー：クリア、オパール；線形プリズム光学オプション
• IP20；PC1；220–240 V
• 対応長さ：1,181 mm、1,474 mm、2,351 mm、2,936 mm

製品説明
アルミニウム製の円筒形照明システムで、壁付け／天井付けの表面取り付けまたは吊下げ取り付けに対応。表面仕様は素地または粉体塗装を選択可能。工具不要の高さ調整機構を搭載。給電ケーブル付属。照明器具同士の電気接続は CONEX プラグ/ソケット方式を使用。器具の接続部は軸回りに回転可能で、任意の空間角を実現可能。オプションで円筒形オパールカバーまたはクリアカバー（線形プリズム光学）を用意。CONEX コネクタ（フレックス、L-/T-/X 形）やブラインドチャンネルも選択可。

特長

• 材質：アルミニウム
• 仕上げ：素地アルミニウム または 粉体塗装（色：pure white、jet black）
• 取付：壁面取付、天井表面取付、吊下げ取付
• 工具不要の高さ調整
• 給電ケーブル付属
• 電気接続：CONEX プラグ/ソケット方式
• オプションコネクタ：フレックス、L-/T-/X 形；ブラインドチャンネル
• 任意の空間角を実現する回転可能な器具接続
• カバーオプション：オパールまたはクリア（線形プリズム光学）
• 高品質レンズシステムによる均一な配光制御
• 高効率 LED、優れた演色性

配光

• 表面設置（直接）：340°
• 吊下げ（直接）：340°

製品群 / 選定（抜粋）

• 058-3024037O — pure white、3000 K、CRI ≥ 90、106 lm/W、長さ 1,181 mm — DALI-2
• 058-3024137O — pure white、4000 K、CRI ≥ 90、106 lm/W、長さ 1,181 mm — DALI-2
• 058-3025537O — pure white、3000 K、CRI ≥ 80、124 lm/W、長さ 1,474 mm — DALI-2
• 058-3028637O — pure white、4000 K、CRI ≥ 80、133 lm/W、長さ 2,351 mm — DALI-2
• 058-3029137O — pure white、4000 K、CRI ≥ 90、110 lm/W、長さ 2,936 mm — DALI-2

注記

• CONEX コネクタシステムにより器具間のプラグ/ソケット電気接続が可能
• SETA および TRACK システムと組み合わせ可能
• CONEX コネクタおよび創造的な配置オプションあり

技術仕様

• 商品名 / シリーズ：TUBO 60 CONEX
• 材質：アルミニウム
• 仕上げ：粉体塗装（pure white、jet black）または素地アルミ
• 色温度：3000 K、4000 K
• 演色性：CRI ≥ 80；CRI ≥ 90（オプション）
• 色許容差：3 SDCM（初期マクアダム）
• 最大光効率：最大 143 lm/W（構成により異なる）
• 寿命：L90 / 50,000 時間
• 制御：DALI-2
• 光学 / カバー：Clear、Opal；線形プリズム光学オプション
• 接続：CONEX プラグ/ソケット；オプションのフレックス、L-/T-/X コネクタ；ブラインドチャンネル
• 取付：表面（壁/天井）または吊下げ；工具不要の高さ調整
• アクセサリ：SETA & TRACK と組合せ可能
• 保護等級：IP20
• クラス / PC：PC1
• 電圧：220–240 V
• 対応長さ：1,181 mm；1,474 mm；2,351 mm；2,936 mm
• 付属：給電ケーブル
• 均一性：高品質レンズシステムによる均一な配光
