Automatismo para portão de batente ZT 70

de abrirde saída de emergência

Visão geral

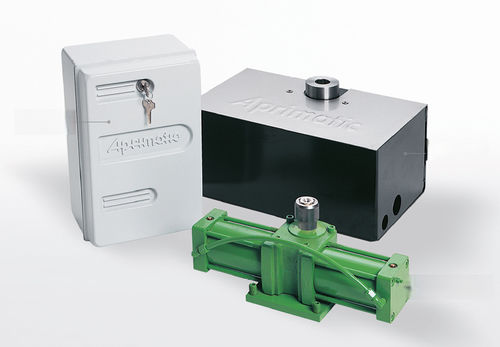

Atuador hidráulico enterrado para portões de batente, modelo ZT 70 da Gates. Projetado para instalações residenciais e em condomínios; montagem no solo preserva a estética do portão e oferece operação oculta e suave.

Principais características

• Funcionamento com baixo ruído graças ao travão hidráulico que amortiza abertura e fechamento, evitando rebotes e impactos.
• Instalação submersa mantém a automação oculta e não altera o design do portão.
• Sistema anti-esmagamento com válvulas de desvio sensíveis e calibradas que cortam imediatamente a pressão hidráulica ao detectar obstáculo.
• Caixa de manutenção autoportante: acesso ao êmbolo através de tampa em aço inoxidável sem remover a folha do portão.
• Dispositivo de libertação manual para operação do portão em caso de falha de energia.

Unidade de comando hidráulica (resumo)
ALIMENTAÇÃO MONOFÁSICA: 230 V-50 Hz
POTÊNCIA ABSORVIDA: 250 W
LARGURA MÁX. DA FOLHA (m): B4 2.0 | B5 2.0 | SF4 4.0 | SF5 4.0
CAPACIDADE DA BOMBA (L/min): B4 0.6 | B5 0.75 | SF4 0.6 | SF5 0.75
GRAU DE PROTEÇÃO: IP54
TEMPERATURA DE FUNCIONAMENTO: -20° a +70° C
PRESSÃO MÁX. DE FUNCIONAMENTO: 40 Bar
QUANTIDADE DE ÓLEO: 1 L
TIPO DE ÓLEO: AprimOil
PESO COM ÓLEO: 5 kg

Êmbolo / Atuador (resumo)
MODELOS: AT 175 / AT 176
ÂNGULO ÚTIL MÁXIMO DE FUNCIONAMENTO: 110° máx. (AT 175) | 200° máx. (AT 176)
PESO MÁX. DA FOLHA: 800 kg (ambos)
GRAU DE PROTEÇÃO: IP67 (ambos)
SPEED PUMP ANGULAR a partir de 0.6 L/min: 6°/s (ambos)
SPEED PUMP ANGULAR a partir de 0.75 L/min: 7°/s (ambos)
TORQUE NOMINAL: 410 Nm
PESO COM ÓLEO: 12 kg (AT 175) | 13 kg (AT 176)
QUANTIDADE DE ÓLEO: 1 L (AT 175) | 1.2 L (AT 176)
TIPO DE ÓLEO: AprimOil

Notas funcionais adicionais

• O sistema anti-esmagamento corta a pressão hidráulica através de válvulas de desvio calibradas ao detectar um obstáculo.
• A caixa de manutenção autoportante permite acesso ao êmbolo sem remover a folha do portão.
• A libertação manual permite operar o portão em caso de falha de energia.

Especificações técnicas

• Tipo de produto: Atuador hidráulico enterrado para portão de batente
• Uso previsto: Portões de batente residenciais e de condomínio
• Alimentação unidade de comando hidráulica: 230 V - 50 Hz
• Potência absorvida: 250 W
• Grau de proteção da unidade de comando: IP54
• Faixa de temperatura de funcionamento: -20° a +70° C
• Pressão máxima de funcionamento: 40 Bar
• Quantidade de óleo da unidade de comando: 1 L; tipo de óleo: AprimOil
• Grau de proteção do êmbolo: IP67
• Peso máximo da folha (êmbolo): 800 kg
• Torque nominal (êmbolo): 410 Nm
• Pesos com óleo: unidade de comando 5 kg; êmbolo 12 / 13 kg
• Ângulos disponíveis do êmbolo: 110° (AT 175), 200° (AT 176)
• Capacidades de bomba: 0.6 / 0.75 L/min
