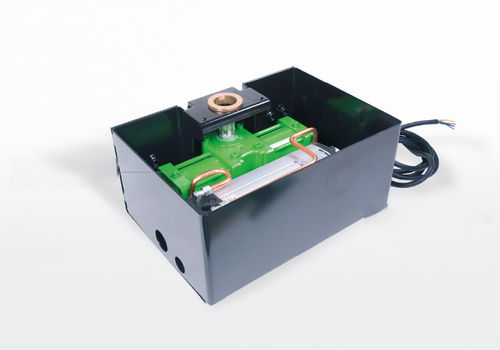

Automatismo para portão de batente ZT 71

para portãode abrir

Visão geral
Atuador hidráulico subterrâneo compacto para portões de batente, adequado para instalações residenciais e em condomínios. Modelo ZT 71. Código interno: 41056/002-004.

Características

• Nível de ruído muito baixo graças ao travão hidráulico que desacelera o portão durante abertura e fecho, evitando recuo e impactos.
• A instalação subterrânea preserva o estilo e a estética do portão.
• Sistema anti-esmagamento com válvulas de desvio muito sensíveis, calibradas na instalação; a pressão hidráulica é cortada imediatamente ao detetar um obstáculo.
• Caixa autoportante de fácil manutenção: o pistão é acessível retirando a tampa em aço inox sem desmontar a folha do portão.
• Dispositivo de libertação manual para operação do portão em caso de falha de alimentação.

Unidade de comando - Dados técnicos

• Tipos de unidade de comando: B5, SF5
• Alimentação: monofásica 230 V - 50 Hz
• Largura máxima da folha: B5 = 2,0 m; SF5 = 4,0 m
• Grau de proteção: IP54
• Potência absorvida: 250 W
• Temperatura de funcionamento: -20° a +70° C
• Caudal da bomba (Lt/min): 0,75 (B5), 0,75 (SF5)
• Pressão máxima de funcionamento: 40 Bar
• Tipo de óleo: AprimOil
• Peso da unidade de comando com óleo: 5 kg
• Quantidade de óleo unidade de comando: 1 Lt

Pistão - Dados técnicos

• Ângulo útil de funcionamento: 110° máx.
• Peso máximo da folha: 800 kg
• Velocidade angular da bomba a 0,6 Lt/min: 6°/s
• Velocidade angular da bomba a 0,75 Lt/min: 7°/s
• Binário nominal: 410 Nm
• Peso com óleo: 12 kg
• Quantidade de óleo: 1 Lt
• Tipo de óleo: AprimOil

Especificações técnicas

• Modelo: ZT 71
• Código interno: 41056/002-004
• Aplicação: atuador hidráulico subterrâneo para portões de batente (residencial e condomínio)
• Unidade de comando: B5, SF5
• Alimentação: monofásica 230 V - 50 Hz
• Largura máx. da folha: B5 = 2,0 m; SF5 = 4,0 m
• Grau de proteção: IP54
• Potência absorvida: 250 W
• Faixa de temperatura: -20° a +70° C
• Caudal da bomba (unidade de comando): 0,75 Lt/min
• Pressão máxima: 40 Bar
• Tipo de óleo: AprimOil
• Peso unidade de comando com óleo: 5 kg; quantidade de óleo: 1 Lt
• Ângulo útil (pistão): 110° máx.
• Peso máx. da folha (pistão): 800 kg
• Velocidades angulares (pistão): 6°/s a 0,6 Lt/min; 7°/s a 0,75 Lt/min
• Binário nominal (pistão): 410 Nm
• Peso pistão com óleo: 12 kg; quantidade de óleo: 1 Lt
