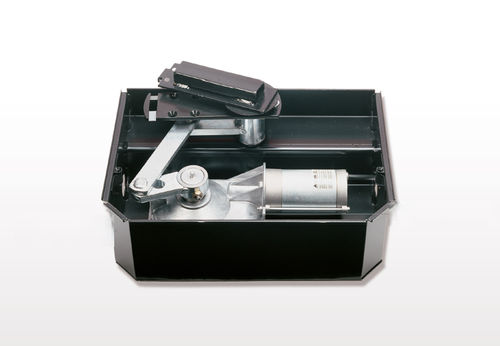

Automatismo para portão de batente EM 73N

para portãocom acionamento por correntede abrir

Visão geral
Atuador eletromecânico enterrado concebido para instalação embutida em portões de batente residenciais. Mantém a estética do portão e fornece acionamento em 24 V. Código do produto: 41060/001.

Principais vantagens

• Instalação subterrânea invisível que preserva o design original do portão.
• Tensão de funcionamento de 24 V para maior segurança elétrica.
• Proteção anti-esmagamento ajustável através da unidade de comando eletrónica T4 POWER; chapa com tratamento por catáforese para resistência à corrosão.
• Contentor autoportante e sistema de alavancas eletrozincadas anticorrosão. Ângulo de abertura padrão 110°.
• Sistema de alavanca separado opcional para 140°; pinhão-corrente opcional para aberturas até 180°.
• Sistema de desaceleração opcional permite movimento rápido em curso e aproximação suave na abertura e fecho, eliminando impactos e repulsões.
• Disponível liberação manual de emergência SB73; fechadura com chave opcional evita actuação acidental do pedal de liberação de emergência e pode ser accionada de ambos os lados do portão.

Dados técnicos
ALIMENTAÇÃO PRINCIPAL: 230 V - 50 Hz
ALIMENTAÇÃO DO MOTOR: 24 V cc
ÂNGULO DE ABERTURA: 110°, 140°, 180°
LIMITES DE APLICAÇÃO (LARGURA / PESO): 1,8 m / 400 kg; 3,5 m / 200 kg*
GRAU DE PROTECÇÃO: IP67
POTÊNCIA ABSORVIDA: 200 W
CORRENTE ABSORVIDA: 10 A
TORQUE NOMINAL: 280 Nm
TEMPERATURA DE FUNCIONAMENTO: -20° a +70° C
TEMPO DE ABERTURA 110°: 20 s
DESACELERAÇÃO: Opcional
PESO DO ATUADOR: 9 kg
(* Tranca elétrica necessária para folhas superiores a 1,8 m.)

Especificações técnicas

• Alimentação principal: 230 V - 50 Hz
• Alimentação do motor: 24 V cc
• Torque nominal: 280 Nm
• Potência absorvida: 200 W
• Corrente absorvida: 10 A
• Grau de protecção: IP67
• Intervalo de temperatura de funcionamento: -20° a +70° C
• Ângulo de abertura padrão: 110° (140° opcional com alavanca separada; até 180° com pinhão-corrente)
• Tempo de abertura 110°: 20 s
• Peso do atuador: 9 kg
• Limites de aplicação (largura/peso): 1,8 m / 400 kg; 3,5 m / 200 kg (tranca eléctrica requerida para folhas > 1,8 m)
• Opções: sistema de desaceleração, sistema de alavanca separada (140°), pinhão-corrente (180°), liberação manual de emergência SB73, fechadura com chave para pedal de liberação de emergência
