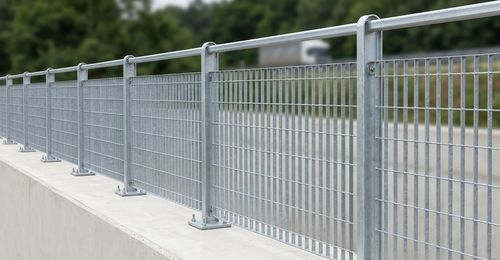

Guarda-corpo em aço SVEVIA

tubularmodular

Descrição
O guarda-corpo Svevia foi concebido para aplicação em ambientes urbanos, periurbanos e residenciais. Cumpre a altura mínima de referência de 1000 mm e não é atravessável por uma esfera de diâmetro 100 mm. Está dimensionado para resistir a uma carga linear horizontal de serviço até 200 daN/m (2,0 kN/m).

Itens de caderno de encargos

• Sistema modular composto por montantes, corrimão e painéis de enchimento em grelha electrossoldada.
• Corrimão: tubo retangular em aço 70×40×3 mm, ligado aos montantes por chapas de ligação.
• Montantes verticais: perfil laminado IPE 100, com placa base preparada com quatro orifícios para fixação por varões roscados ou sistemas equivalentes.
• Enchimento: painéis Svevia em grelha electrossoldada com malha 62×132 mm, com molduras superior e inferior em chapa 25×4 mm.
• Interasse padrão dos montantes: 1.992 mm.

Características gerais

• Verificado para uma carga horizontal de 200 daN/m aplicada na superfície do corrimão.
• Elementos concebidos para reduzir a possibilidade de escalada (segundo UNI 10809).
• O guarda-corpo não é atravessável por uma esfera de 100 mm de diâmetro (segundo DM 238/1989).

Componentes
Painéis

• Material: aço ao carbono UNI EN 10025 S235JR.
• Grelha electrossoldada: malha 62 × 132 mm.
• Elementos verticais: chapas 25×2 mm ou 25×3 mm.
• Elementos horizontais: varões redondos Ø 5 mm.
• Distância entre elementos verticais: 62 mm.
• Distância entre elementos horizontais: 132 mm.
• Molduras horizontais do painel (inferior e superior) em chapa 25×4 mm, dobradas nas extremidades por 40 mm e providas de ranhura 12×16 mm.

Corrimão

• Material: aço ao carbono UNI EN 10025 S235JR.
• Tubular 70 × 40 mm espessura 3 mm.
• Extremidades do corrimão equipadas com duas chapas 100×70×5 mm com 3 orifícios Ø 10,5 mm para fixação aos montantes.

Montantes

• Material: aço ao carbono UNI EN 10025 S235JR.
• Tipo: IPE 100 dotado de placa de base para ancoragem 200×150×10 mm com 4 orifícios Ø 15 mm.
• Altura do montante: 1126 mm.
• Interasse dos montantes: 1992 mm.

Elementos de fixação

• Material: aço inoxidável AISI 304.
• Painel-montante: 2+2 parafusos TDE M10×30 (padrão); anti-roubo TTQST M10×30 mediante pedido.
• Corrimão-montante: 3+3 parafusos M10.
• Placa base: 4+4 vergalhões roscados M12 comprimento 180 mm (não fornecidos).

Revestimento

• Zincagem por imersão a quente segundo UNI EN ISO 1461.
• Pintura com resinas de poliéster termoendurecíveis sobre material galvanizado a quente em cores conforme tabela RAL.

Medidas padrão

• Altura do corrimão: 1100 mm.
• Interasse padrão entre montantes: 1992 mm.

Referências normativas

• D.M. 17 gennaio 2018 – Normas Técnicas para a Construção (NTC 2018).
• Circolare C.S.LL.PP. 21 gennaio 2019, n. 7 – Instruções de aplicação das NTC 2018.

Características / especificações técnicas

• Denominação comercial: Svevia.
• Material estrutura e painéis: aço ao carbono UNI EN 10025 S235JR.
• Tipo de grelha: electrossoldada, malha 62×132 mm.
• Corrimão: tubular 70×40×3 mm.
• Montantes: IPE 100, altura 1126 mm, placa base 200×150×10 mm com 4 orifícios Ø 15 mm.
• Interasse montantes: 1992 mm.
• Carga horizontal verificada: 200 daN/m (2,0 kN/m).
• Proteção contra corrosão: zincagem por imersão UNI EN ISO 1461; possibilidade de pintura poliéster RAL.
• Elementos de fixação em aço inox AISI 304; fixações conforme caderno de encargos.
• Altura mínima de referência: 1000 mm; não atravessável por esfera Ø 100 mm.
