Guarda-corpo em aço BRIDGE

tubularmodular

Descrição
O guarda-corpos modelo Bridge é projetado para garantir resistência mecânica, durabilidade e facilidade de montagem. É particularmente indicado para proteção de percursos pedonais em contexto viário, urbano e extraurbano. Está dimensionado para resistir a uma carga horizontal linear de serviço até 150 daN/m (1,5 kN/m).

Itens do caderno de encargos
O guarda-corpos Bridge é um sistema modular composto por montantes, corrimão e painéis de enchimento em grelha electrossoldada. O corrimão superior é constituído por um tubo quadrado em aço 40×40×3 mm, ligado aos montantes através de chapas de fixação específicas. Os montantes verticais são feitos em tubo retangular 80×40×4 mm e incluem uma placa base com quatro orifícios para fixação à estrutura de suporte. O enchimento é formado por painéis em grelha electrossoldada modelo Svevia, com malha 62×132 mm, completos com armações superior e inferior em chapa plana 25×4 mm. A distância livre entre montantes é de 2.014 mm.

Características

• Projetado para uso pedonal ordinário
• Verificado para uma carga horizontal de 150 daN/m (1,5 kN/m) aplicada na superfície do corrimão
• Elementos dispostos para desencorajar a escalada segundo UNI 10809
• Intransponível por uma esfera de 100 mm de diâmetro segundo DM 238/1989

Componentes
Painéis

• Material: aço carbono UNI EN 10025 S235JR
• Malla de grelha: 62 × 132 mm
• Elementos verticais: chapas planas 25×2 mm
• Elementos horizontais: barras redondas Ø 5 mm
• Espaçamento entre elementos verticais: 62 mm
• Espaçamento entre elementos horizontais: 132 mm
• Armações superior e inferior do painel em chapa plana 25×4 mm

Corrimão

• Material: aço carbono UNI EN 10025 S275JR
• Tubo quadrado 40×40 mm, espessura 3 mm

Montantes

• Material: aço carbono UNI EN 10025 S275JR
• Tubo retangular 80×40×4 mm
• Placa base para ancoragem dimensões 180×120 mm, espessura 15 mm com 4 orifícios Ø 14 mm

Revestimento

• Zincagem por imersão a quente de acordo com UNI EN ISO 1461
• Pintura com resinas poliéster termoendurecíveis sobre material zincado a quente nas cores RAL

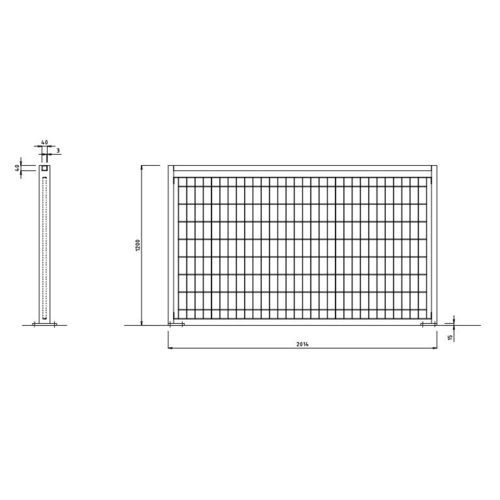

Dimensões padrão

• Distância livre entre montantes: 2014 mm
• Altura superior do corrimão: 1200 mm

Referências normativas

• Decreto Ministerial 17 de janeiro de 2018 – Normas Técnicas para a Construção (NTC 2018)
• Eurocódigo 3 – Projeto de estruturas de aço
• UNI 10806:1999 – Guarda-corpos metálicos: critérios de projeto e requisitos
• UNI 10809:1999 – Ensaios de resistência de guarda-corpos metálicos

Especificações técnicas

• Denominação do modelo: Bridge
• Uso previsto: proteção de percursos pedonais (viário, urbano, extraurbano)
• Resistência à carga horizontal: 150 daN/m (1,5 kN/m)
• Painel grelha: modelo Svevia, malha 62×132 mm, material S235JR
• Armações do painel: chapa plana 25×4 mm
• Corrimão: tubo quadrado 40×40×3 mm em S275JR
• Montantes: tubo retangular 80×40×4 mm em S275JR com placa base 180×120×15 mm (4 orifícios Ø 14 mm)
• Distância entre montantes: 2014 mm
• Altura do corrimão: 1200 mm
• Tratamentos superficiais: zincagem por imersão a quente UNI EN ISO 1461; possível pintura em poliéster sobre zincagem em cores RAL
• Requisito de segurança: intransponível por uma esfera Ø 100 mm
