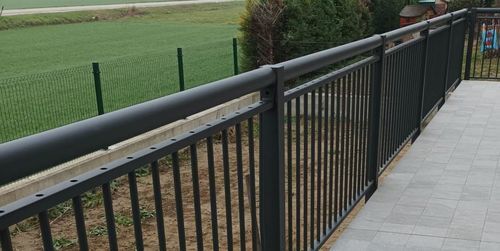

Guarda-corpo em aço MALVASIA

com barrasnão especificadonão especificado

Descrição
O guarda‑corpos Malvasia da EMMEGI Spa foi projetado para garantir resistência mecânica, durabilidade e facilidade de montagem. É particularmente indicado para aplicações residenciais e atende aos requisitos do D.M. 14 de junho de 1989, n. 236, com altura mínima de 1.100 mm e intransitabilidade por esfera de diâmetro 100 mm. Está dimensionado para resistir a uma carga horizontal linear de serviço até 200 daN/m (2,0 kN/m).

Itens de especificação
O guarda‑corpos modelo Malvasia é um sistema modular composto por montantes, corrimão e painéis de enchimento em elementos tubulares verticais. O corrimão superior é constituído por um tubo de aço Ø 80×3 mm ligado aos montantes por placas de fixação. Os montantes verticais são fabricados em perfil laminado IPE 100 e completos com placa de base prevista com quatro furos para fixação à estrutura de suporte por meio de barras roscadas, buchas mecânicas ou sistemas equivalentes. O enchimento é formado por painéis tipo Malvasia, constituídos por correntes horizontais em perfil U 50×25×2 mm às quais são soldados elementos verticais em tubo de aço Ø 20 mm, dispostos com espaçamento de 117 mm, garantindo um espaço livre entre os elementos de 97 mm. O espaçamento padrão entre montantes é 1.992 mm.

Características

• Verificado para uma carga horizontal de 200 daN/m aplicada sobre a superfície do corrimão.
• Os elementos do painel estão dispostos de forma a limitar a escalada conforme UNI 10809.
• Intransitável por esfera de diâmetro 100 mm segundo D.M. 14/06/1989.

Componentes
Painéis

• Material: Aço carbono UNI EN 10025 S235JR.
• Elementos verticais: tubos Ø 20 mm.
• Elementos horizontais: perfis em U 50×25×2 mm (superior e inferior).
• Distância entre elementos verticais: 97 mm (entre eixos 117 mm).

Corrimão

• Material: Aço carbono UNI EN 10025 S235JR.
• Tubo Ø 80 mm, espessura 3 mm.
• Extremidades do corrimão equipadas com duas placas 100×27×5 mm com 2 furos Ø 10 mm para fixação aos montantes.

Montantes

• Material: Aço carbono UNI EN 10025 S235JR.
• Perfil IPE 100 com placa de base para ancoragem dimensões 170×170 mm, espessura 10 mm com 4 furos Ø 15 mm.

Elementos de fixação

• Material: aço inoxidável AISI 304.
• Painel‑montante: n. 2+2 parafusos TDE M10×30 (standard); anti‑furto TTQST M10×30 (sob consulta).
• Corrimão‑montante: n. 2+2 parafusos M10.

Revestimento

• Galvanização por imersão a quente segundo UNI EN ISO 1461.
• Pintura com resinas de poliéster termoendurecíveis sobre material galvanizado a quente nas cores da tabela RAL (sob consulta).

Medidas padrão

• Largura do painel: 1.992 mm.
• Altura do corrimão: 1.100 mm.
• Entre eixos dos montantes: 1.992 mm.

Referências normativas

• D.M. 17 de janeiro de 2018 – Normas Técnicas para Construções (NTC 2018).
• Circular C.S.LL.PP. 21 de janeiro de 2019, n. 7 – Instruções de aplicação das NTC 2018.
• D.M. 14 de junho de 1989, n. 236 (requisitos dimensionais e intransitabilidade esfera 100 mm).

Características / Especificações técnicas

• Material da estrutura: Aço carbono UNI EN 10025 S235JR.
• Elementos verticais do painel: tubos Ø 20 mm, entre eixos elementos 117 mm, folga livre 97 mm.
• Elementos horizontais do painel: perfis em U 50×25×2 mm (superior e inferior).
• Corrimão: tubo Ø 80 mm, espessura 3 mm; placas de extremidade 100×27×5 mm com furos Ø 10 mm.
• Montantes: perfil IPE 100; placa de base 170×170 mm, espessura 10 mm, 4 furos Ø 15 mm.
• Largura painel / entre eixos montantes: 1.992 mm.
• Altura corrimão: 1.100 mm.
• Resistência: carga horizontal de serviço verificada até 200 daN/m (2,0 kN/m).
• Requisito de segurança: intransitabilidade por esfera Ø 100 mm (10 cm).
• Revestimento: galvanização a quente segundo UNI EN ISO 1461; pintura poliéster termoendurecível opcional sobre material galvanizado a quente em cores RAL.
