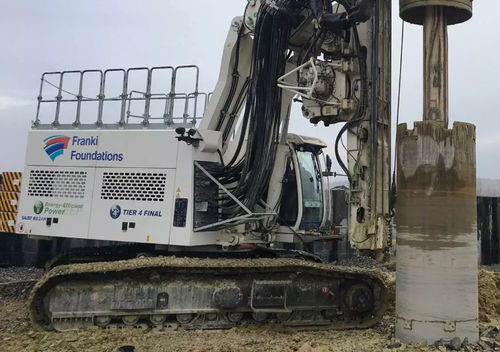

Estaca escavada LARGE DIAMETER

em concretoem açopara fundação

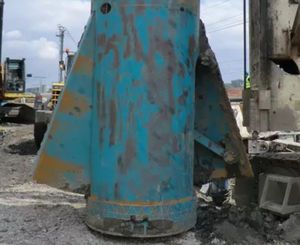

A estaca perfurada de grande diâmetro com carcaça de aço temporária é uma estaca cilíndrica de concreto moldada no local. A estaca é uma estaca não deslocável, perfurada por meio de uma carcaça de aço recuperável e, se necessário, por sobrepressão de água. Seqüência de construção Processo de instalação de acordo com os requisitos da NBN EN1536:1999 1. Posicionamento e perfuração da primeira secção da caixa da broca (caixa de aço recuperável como apoio temporário durante o processo de perfuração) 2. Durante a perfuração, a caixa da broca - no interior equipada com uma cabeça de perfuração fixa a uma haste - é oscilada no solo. (movimento para frente e para trás / torção no lugar) 3. & 4. À medida que o processo de perfuração avança, o solo é removido do furo pela ferramenta de escavação ("barril de balde" escavando o eixo da estaca) e seções adicionais de revestimento são unidas (adicionadas) para proteger o solo contra o colapso no furo durante a perfuração. Ao perfurar em solos não coesivos abaixo do nível da água subterrânea, deve ser criada uma sobrepressão de água (delta h) na caixa temporária. 5. Depois de atingir a profundidade de projeto, limpeza do furo frontal, remoção da ferramenta de perfuração, fluido de perfuração (água) bombeado para fora do furo. Formação da estaca: inserção e abaixamento da gaiola de armadura, colocação do betão. Na presença de água, a concretagem é realizada por meio de um tubo de êmbolo para evitar a segregação do concreto (técnica do tubo de tremie). 6. Durante o processo contínuo de concretagem, os elementos temporários de vazamento são retirados progressivamente, formando o eixo da estaca.
