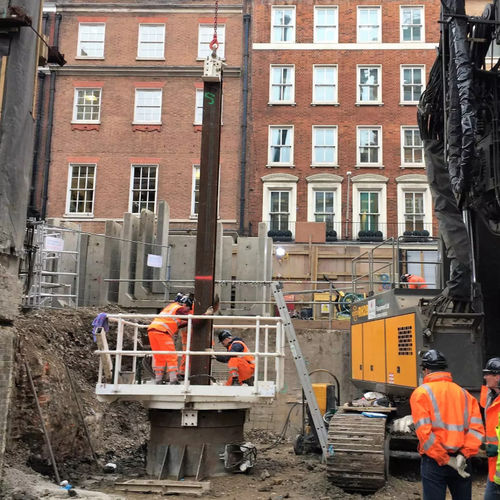

Através da utilização de estacas de grande diâmetro e de um pórtico de posicionamento de pilares de imersão, é possível instalar seções universais de pilares de alta capacidade em concreto fluido, posicionadas com precisão em termos de posição plana, nível, orientação e verticalidade, permitindo que as estacas de fundação subterrâneas sejam instaladas antes da escavação do porão.
Seqüência de construção
1. Instale a caixa e a pilha de perfuração até à profundidade e coloque a gaiola de reforço.
2. Posicionar e fixar os pinos de localização na caixa em linha com o eixo da coluna de mergulho.
3. Utilize pinos de localização para centralizar o quadro de posicionamento coaxial com o centro da coluna de mergulho.
4. Coloque a estrutura de posicionamento sobre os pinos de localização para localizar com precisão e orientar a estrutura coaxial com a coluna de mergulho.
5. Utilize as pernas hidráulicas "jack out" na base da estrutura combinada com lasers de verticalidade para alinhar a estrutura na vertical.
6. Encha a pilha com concreto até o nível de corte de concreto
7. Coloque a coluna de mergulho dentro da estrutura e utilize o sistema hidráulico da estrutura para centralizar a coluna dentro da estrutura. Abaixe o pilar no concreto e apoie no nível correto. Deixe o betão pronto
8. Preencher parcialmente acima do betão com cascalho de ervilha, remover a estrutura, preencher e remover a caixa.
---
