Estaca escavada LARGE DIAMETER WITH ENLARGED BASE

em concretoem açopara fundação

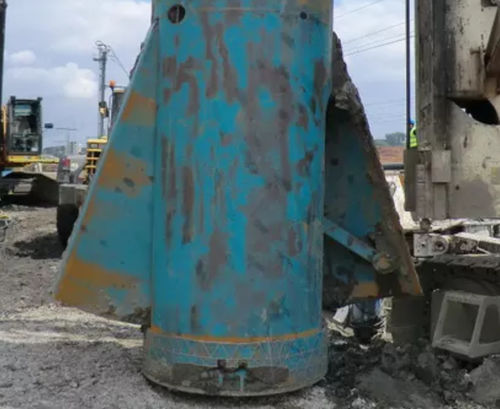

Em solos rígidos e coesos, as estacas perfuradas podem possivelmente ser "sub-transmitidas": a técnica de belling pode ser econômica para tirar proveito de uma base de estaca ampliada com maior capacidade de suporte da extremidade. As estacas perfuradas de grande diâmetro com uma base alargada ou difusa são também conhecidas como estacas "bell out". Seqüência de construção A forma e a dimensão do alargamento da base dependem do tipo de instrumento de campanhia utilizado: alargador padrão ou alargador de balde "dobradiça inferior", que tem a forma de sino (a) A Franki utiliza o modelo "top hinge" underreaming (balde borbulhante) ou alargador standard (b), normalmente cortado num ângulo de 45 ou 60 graus, não sendo o diâmetro máximo do bordado superior a três vezes o diâmetro do eixo (ver figura à direita). Especificações técnicas - Diâmetro do eixo de 1.080 a 1.500 mm - Diâmetro da base alargada (diâmetro do "sino") de 1.700 para 2.700 mm - A betonagem é realizada através da técnica de tremie pipe para evitar a segregação do betão. - É possível o reforço de toda a extensão da estaca - Execução possível com injeção ao longo do eixo da pilha - Instalação da pilha até 40 m de profundidade - Potencial de construção de paredes-guia - Crie pilhas com um nível de corte abaixo do nível da plataforma de trabalho (é possível um comprimento sem betão)
