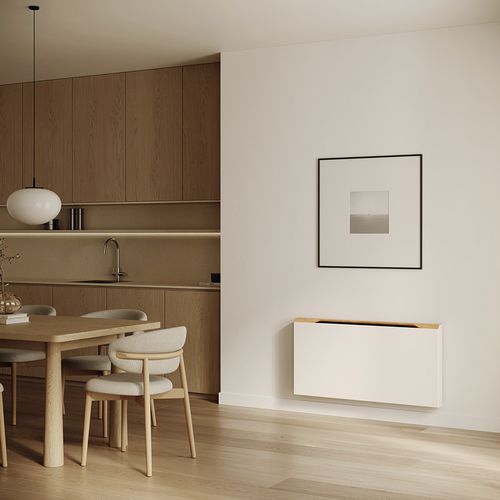

Ventiloconvector de parede BRIZA WOODLINE

Visão geral

• Aquecimento e arrefecimento energeticamente eficientes num só sistema
  Briza proporciona aquecimento rápido no inverno, mesmo a baixas temperaturas da água, e fornece arrefecimento potente e confortável no verão.
• Parceiro ideal para sistemas energéticos modernos
  Muito eficiente quando combinado com bombas de calor e sistemas de baixa temperatura.
• Gama ampla para requisitos variados de projeto
  Briza 10, 12, 22 e 26 disponíveis como modelos de parede, teto, embutidos ou independentes.
• Quatro linhas de design para maior liberdade
  Coreline, Baseline, Woodline e Waveline – oferecendo diferentes texturas de material e expressões formais, do discreto ao natural e arrojado.
• Renovação inteligente e preparada para o futuro
  Renove passo a passo e altere para bomba de calor posteriormente.

Linhas de produto e tipos

• Coreline – Tipo 12, Tipo 22 (parede)
• Baseline – Tipo 10, Tipo 12, Tipo 22 (parede)
• Woodline – Tipo 10, Tipo 12 (parede)
• Waveline – Tipo 10 (parede)

Características e destaques

• Disponível como unidades de parede, teto, embutidas ou independentes.
• Trocador de calor alumínio-cobre com revestimento hidrofílico (standard).
• Bacia de condensação com dreno (standard para configurações de arrefecimento).
• Imagens Coreline e fotografias de interiores mostram acabamentos e instalações típicas.
• Made in Belgium; compatível com aquecimento híbrido; projetado para combinação com bombas de calor e sistemas de baixa temperatura.

Saídas (tabela de seleção)
Cabeçalho: Line | Type | System | Airflow | Height (H) [cm] | Length (H) [cm] | Control voltage [2-10V] | Cooling total (7/12/27) [Watts] | Cooling feeling (7/12/27) [Watts] | Non-condensing cooling (16/18/27) [Watts] | Heating (35/30/20) [Watts] | Heating (45/40/20) [Watts] | Heating (50/45/20) [Watts] | Heating (55/45/20) [Watts] | Heating (75/65/20) [Watts] | Sound Pressure Level [dB(A)] | Air flow [m3/u] | Power Consumption [Watts] | Ordercode
81 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 2 | 284 | 201 | 115 | 223 | 406 | 18,5 | 64,0 | 1,6 | BZMW 041 075 12 XXX 2 L CL DDD
83 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 4 | 328 | 235 | 135 | 256 | 465 | 29,4 | 101,0 | 2,6 | BZMW 041 075 12 XXX 2 L CL DDD
85 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 6 | 382 | 276 | 159 | 296 | 537 | 31,3 | 141,0 | 4,3 | BZMW 041 075 12 XXX 2 L CL DDD
87 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 8 | 441 | 323 | 185 | 346 | 629 | 37,3 | 178,0 | 7,2 | BZMW 041 075 12 XXX 2 L CL DDD
89 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 10 | 503 | 373 | 214 | 413 | 751 | 42,5 | 214,0 | 13,0 | BZMW 041 075 12 XXX 2 L CL DDD
91 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 2 | 472 | 334 | 191 | 382 | 695 | 24,0 | 108,0 | 2,5 | BZMW 041 095 12 XXX 2 L CL DDD
93 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 4 | 529 | 379 | 217 | 421 | 764 | 30,0 | 172,0 | 4,3 | BZMW 041 095 12 XXX 2 L CL DDD
95 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 6 | 607 | 440 | 252 | 445 | 808 | 36,8 | 223,0 | 7,2 | BZMW 041 095 12 XXX 2 L CL DDD
97 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 8 | 707 | 518 | 297 | 555 | 1009 | 41,5 | 287,0 | 11,5 | BZMW 041 095 12 XXX 2 L CL DDD
99 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 10 | 828 | 614 | 352 | 680 | 1236 | 44,5 | 346,0 | 18,0 | BZMW 041 095 12 XXX 2 L CL DDD


Entrega padrão

• Caixa lacada em chapa galvanizada Sendzimir com grelha superior em alumínio.
• Bacia de condensação com dreno (para configurações de arrefecimento).
• Trocador de calor alumínio-cobre com revestimento hidrofílico.
• Caixa resistente fabricada em aço eletro-galvanizado.
• Briza 12: Ativador(es) térmico(s) (mini ativador tangencial) e filtro de ar em aço inoxidável (quando especificado).
• Briza 22: Ventoinha(s) centrífuga(s) com entrada dupla e filtro de pó substituível em polipropileno (classe G2).

Documentação disponível

• Brochura Briza (brochura do produto disponível para download).
• Brochura Briza wall (brochura do modelo mural).
• Manual Briza (manual de instalação e utilização).
• Descrição do produto Briza (documento de descrição detalhada).
• Briza Selection Tool (ferramenta de seleção em folha de cálculo).

Características / especificações técnicas

• Marca: Jaga.
• Nome comercial: Briza Wall.
• Família de produto: Briza (radiadores com capacidade de aquecimento e arrefecimento).
• Montagem: mural (também disponível teto, embutido, freestanding na gama).
• Tipos disponíveis: 10, 12, 22, 26 (varia por linha de design).
• Linhas de design: Coreline, Baseline, Woodline, Waveline.
• Trocador de calor: alumínio-cobre com revestimento hidrofílico.
• Ventoinhas/Ativadores: distinções Coreline/Baseline – Tipo 12 (ativador tangencial / ativador térmico), Tipo 22 (ventoinhas centrífugas com dupla entrada).
• Filtros: filtro de ar em aço inoxidável (Briza 12 quando especificado); filtro de pó substituível em polipropileno (classe G2) para unidades com ventoinhas.
• Gestão da condensação: bacia de condensação com dreno para operação em arrefecimento.
• Controlo: opções de tensão de controlo incluem 2–10 V (dependendo da configuração).
• Desempenho de arrefecimento e aquecimento: a tabela de seleção fornece totais de arrefecimento e potências de aquecimento para múltiplas condições de ensaio.
• Consumo de energia e dados acústicos: fornecidos por configuração na tabela de saídas (Consumo de energia [Watts], Nível de pressão sonora [dB(A)]).
• Certificados / origem: Made in Belgium; projetado para aquecimento híbrido e sistemas de baixa temperatura.
