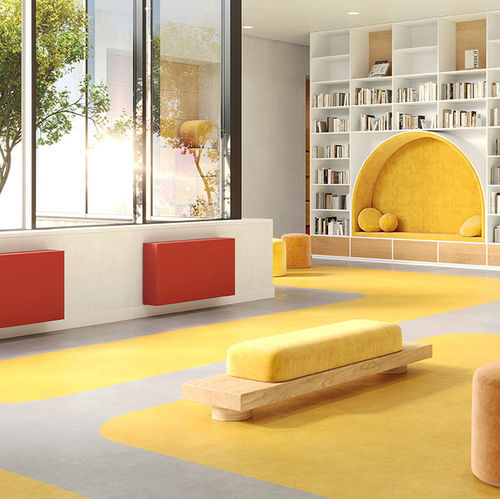

Ventiloconvector de parede BRIZA BASELINE

Produto

• Briza Wall — Convector de aquecimento e refrigeração energeticamente eficiente para edifícios. Aquecimento rápido com baixas temperaturas de água e arrefecimento eficaz e confortável.

Principais características

• Aquecimento e arrefecimento combinados numa única unidade, compatível com sistemas de baixa temperatura e integração com bombas de calor.
• Desempenho otimizado com bombas de calor e outros sistemas de distribuição de baixa temperatura.
• Ampla gama e configurações para requisitos de projeto: Briza 10, 12, 22 e 26 nas versões montada na parede, teto, embutida ou autoportante.
• Quatro linhas de design (Coreline, Baseline, Woodline, Waveline) com diferentes expressões estéticas e tactilidade dos materiais.
• Estratégia de renovação modular: suporta renovações faseadas e possibilidade de alteração para bomba de calor posteriormente.
• Badges / certificações: Made in Belgium; Hybrid Heating.

Linhas de produto & tipos disponíveis

• Linhas de design: Coreline, Baseline, Woodline, Waveline.
• Tipos representativos: Tipo 10, Tipo 12, Tipo 22 (packshots disponíveis para as variantes Coreline e Baseline).
• Montagem / configurações: montado na parede (Briza Wall), teto, embutido, autoportante.

Entregas padrão / Componentes incluídos

• Carcaça lacada em chapa galvanizada sendzimir com grelha superior em alumínio.
• Bandeja de condensação com dreno.
• Permutador de calor alumínio-cobre com revestimento hidrofílico.
• Carcaça resistente fabricada em aço eletro-galvanizado.
• Briza 12: Thermal Activator(s) (mini ativador tangencial) e filtro de ar em aço inoxidável.
• Briza 22: ventilador(es) centrífugo(s) com entrada dupla e filtro de pó em polipropileno substituível (classe G2).

Saídas (linhas selecionadas da tabela de saídas do produto)
Linha | Tipo | Sistema | Fluxo de ar | Altura (H) [cm] | Comprimento (L) [cm] | Tensão de controlo [2-10V] | Arrefecimento total (7/12/27) [Watts] | Sensação de frio (7/12/27) [Watts] | Arrefecimento não condensante (16/18/27) [Watts] | Aquecimento (35/30/20) [Watts] | Aquecimento (45/40/20) [Watts] | Aquecimento (50/45/20) [Watts] | Aquecimento (55/45/20) [Watts] | Aquecimento (75/65/20) [Watts] | Nível de pressão sonora [dB(A)] | Fluxo de ar [m3/u] | Consumo de energia [Watts] | Código de encomenda
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 2 | 284 | 201 | 115 | 223 | 406 | 497 | 538 | 903 | 18,5 | 64,0 | 1,6 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 4 | 328 | 235 | 135 | 256 | 465 | 569 | 617 | 1035 | 29,4 | 101,0 | 2,6 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 6 | 382 | 276 | 159 | 296 | 537 | 657 | 712 | 1194 | 31,3 | 141,0 | 4,3 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 8 | 441 | 323 | 185 | 346 | 629 | 770 | 834 | 1399 | 37,3 | 178,0 | 7,2 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 10 | 503 | 373 | 214 | 413 | 751 | 919 | 996 | 1669 | 42,5 | 214,0 | 13,0 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 2 | 472 | 334 | 191 | 382 | 695 | 850 | 921 | 1545 | 24,0 | 108,0 | 2,5 | BZMW 041 095 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 4 | 529 | 379 | 217 | 421 | 764 | 935 | 1014 | 1699 | 30,0 | 172,0 | 4,3 | BZMW 041 095 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 6 | 607 | 440 | 252 | 445 | 808 | 989 | 1072 | 1797 | 36,8 | 223,0 | 7,2 | BZMW 041 095 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 8 | 707 | 518 | 297 | 555 | 1009 | 1234 | 1338 | 2243 | 41,5 | 287,0 | 11,5 | BZMW 041 095 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 10 | 828 | 614 | 352 | 680 | 1236 | 1513 | 1640 | 2749 | 44,5 | 346,0 | 18,0 | BZMW 041 095 12 XXX 2 L CL DDD

Especificações técnicas

• Marca: Jaga.
• Denominação comercial (modelo): Briza Wall.
• Linhas de design: Coreline, Baseline, Woodline, Waveline.
• Tipos: 10, 12, 22 (exemplos mostrados); opções 2-pipe e multi-sistema referenciadas na tabela de saídas.
• Montagem: parede, teto, embutido, autoportante.
• Carcaça padrão: chapa galvanizada sendzimir lacada com grelha superior em alumínio; carcaça em aço eletro-galvanizado.
• Permutador de calor: alumínio-cobre com revestimento hidrofílico.
• Gestão de condensados: bandeja de condensação com dreno.
• Filtros & ventoinhas: Briza 12 inclui activadores térmicos e filtro de ar em aço inoxidável; Briza 22 inclui ventoinhas centrífugas com dupla entrada e filtro de pó em polipropileno classe G2 substituível.
• Dimensões representativas: Altura 41 cm; comprimentos disponíveis: 75, 90, 95, 110, 125, 130, 145, 155, 160, 190, 225 cm (ver tabela de saídas para exemplos).
• Acústica & elétrica: níveis de pressão sonora e consumo de energia variam conforme a configuração (ver tabela para valores específicos).
• Padrões de códigos de encomenda: exemplos por configuração fornecidos na tabela de saídas.
