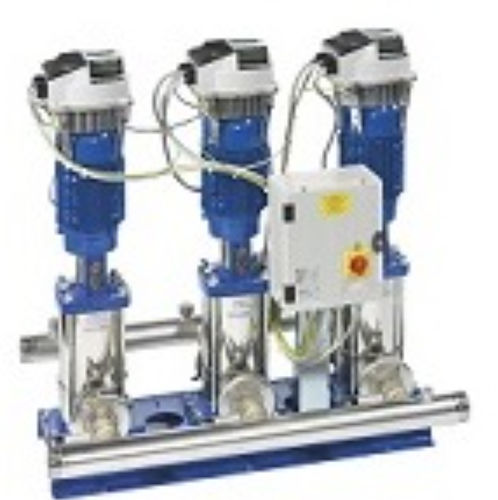

Bomba de água GHV

com motor elétricometálica

Visão geral
Esta página do centro CAD lista os conjuntos de pressurização da série GHV e apresenta entradas de modelos com detalhes de configuração e ficheiros CAD para download (2D/3D). Cada modelo indica tipicamente número de bombas de serviço, série da bomba, variante hidráulica, posição da válvula de retenção e alimentação do painel de comando. Muitos modelos incluem pré-visualizações 2D e 3D.

Códigos de modelo e informações chave
Os códigos de modelo GHV incorporam dados de configuração: grupo / hidráulica da bomba de serviço / código do painel. Exemplos representativos:

• GHV10/5SV11F015T/2/PMA — Número de bombas de serviço: 10 (= 1 bomba de serviço); Série de bombas: e-SV; Hidráulica: 5SV; Válvula de retenção: lado de descarga; Painel: /2 = Monofásico 1 x 230 V
• GHV10/10SV04F015T/4/PMA — Número de bombas de serviço: 10 (= 1 bomba de serviço); Série de bombas: e-SV; Hidráulica: 10SV; Válvula de retenção: lado de descarga; Painel: /4 = Trifásico 3 x 400 V
• GHV20/10SV02F007T/2 — Número de bombas de serviço: 20 (= 2 bombas de serviço); Série de bombas: e-SV; Hidráulica: 10SV; Válvula de retenção: lado de descarga; Painel: /2 = Monofásico 1 x 230 V

Tipos de documentos disponíveis (por modelo)

• 2D (.dxf) — pacotes ZIP descarregáveis referenciados por modelo
• 3D (.stp) — pacotes ZIP descarregáveis referenciados por modelo
• Pré-visualização 2D em PNG
• Pré-visualização 3D (visualizadores web/3D)

Observações
Todos os downloads CAD são fornecidos como ficheiros ZIP que contêm os dados CAD; muitos modelos incluem pré-visualizações PNG e visualizações 3D. A página não apresenta preços nem códigos EAN.

Especificações técnicas

• Série: GHV
• Tipo de produto: conjuntos de pressurização / conjuntos de bombas (série GHV)
• Número de bombas de serviço: opções mostradas: 10 (1 bomba), 20 (2), 30 (3), 40 (4)
• Série de bombas de serviço: e-SV
• Opções hidráulicas: 3SV, 5SV, 10SV, 15SV, 22SV, etc.
• Posição da válvula de retenção: lado de descarga (padrão)
• Alimentação do painel de controlo: /2 = Monofásico 1 x 230 V; /4 = Trifásico 3 x 400 V
• Formatos CAD disponíveis por modelo: 2D (.dxf em ZIP), 3D (.stp em ZIP), pré-visualizações PNG, visualizadores 3D
