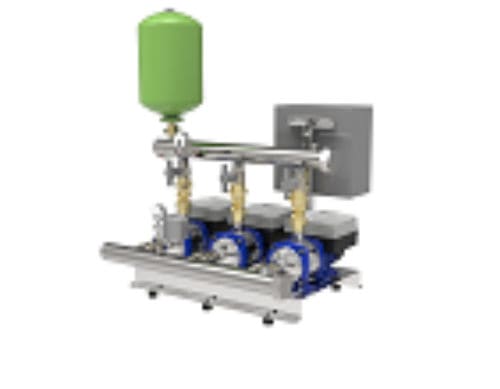

Bomba de água SMB series

elétricametálica

Visão geral:

Os modelos CAD listados correspondem à série SMB (Central‑North Europe) e abrangem múltiplas configurações SMB10 e SMB15. Os ficheiros destinam‑se ao planeamento e integração e representam variantes com diferentes hidráulicas de bomba de serviço, alimentações de quadro de comando e materiais de construção.

Configurações disponíveis:

• SMB10/10HME02S11/2/CB/PMA e SMB10/10HME02S11/4/CB/PMA — hidráulica e‑HME, construção CB, monofásico (/2) ou trifásico (/4)
• SMB10/10HME02S11/2/CX/PMA e SMB10/10HME02S11/4/CX/PMA — hidráulica e‑HME, construção CX, monofásico ou trifásico
• SMB10/10HME01S07/... e SMB10/10HME03S15/... e SMB10/10HME04S22/... — opções hidráulicas e‑HME adicionais em CB ou CX
• SMB10/10SVE01F005, SMB10/10SVE02F007, SMB10/10SVE02F011, SMB10/10SVE03F015, SMB10/10SVE04F022 — série e‑SVE, disponíveis em /2 e /4, CB e CX
• SMB10/15HME01S11, SMB10/15HME02S15, SMB10/15HME03S22 e variantes SMB10/15SVE — variantes SMB15 com hidráulica e‑HME ou e‑SVE

Especificações técnicas:

• Nome da série: SMB (Central‑North Europe)
• Indicador do número de bombas de serviço nos códigos: ex. "10" normalmente indica configuração com 1 bomba de serviço
• Séries de bombas: e‑HME e e‑SVE (depende do modelo)
• Códigos hidráulicos: 10HME, 10SVE, 15HME, 15SVE, 1HME, 1SVE, 22SVE, 3HME, 3SVE, 5HME, 5SVE (varia conforme a variante)
• Alimentação do painel de comando: /2 = Monofásico, 1 x 230 V; /4 = Trifásico, 3 x 400 V
• Opções de material de construção: versão CB ou versão CX

Recursos CAD e documentação:

Os tipos de documento disponíveis para cada variante normalmente incluem 2D (.dxf), 3D (.stp) e pré‑visualizações (pré‑visualização 2D, pré‑visualização 3D). Estes recursos apoiam a integração no projeto e a preparação da lista de materiais.

Notas:

Os códigos de modelo codificam a série da bomba, a hidráulica, a alimentação e o material — verifique o código exato da variante antes de descarregar os ficheiros CAD. Não são mostradas fichas técnicas em PDF no conteúdo fornecido.
