Piso aquecido elétrico 120308

da linha comercialpara piso em betãopara ambiente externo

Visão geral
Solução de aquecimento para grandes superfícies exteriores (docas de carga, acessos a parques de estacionamento) onde é necessária prevenção de neve/gelos e segurança. O cabo MAGNUM Outdoor pode ser fixado à armadura antes da colocação do leito de areia, betão ou alcatrão.

Composição do sistema
Sistema completo que inclui cabo de aquecimento MAGNUM, dois sensores de humidade combinados com medição da temperatura exterior e um quadro de comando fabricado à medida segundo os requisitos de potência do projeto.

Construção e proteção do cabo
O cabo de alimentação está conectado integralmente ao condutor resistivo. Uma camada de reforço em alumínio protege os elementos resistivos contra danos mecânicos e fornece blindagem EMC para evitar interferências com telemóveis, portas/portões elétricos e sistemas de segurança.
O cabo possui isolamento interno em XLPE e uma capa exterior em PVC resistente a produtos químicos.

Sistemas completos

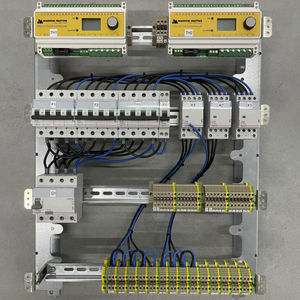

Quadros de comando estanques (IP-65) são fabricados e dimensionados de acordo com o número de cabos/tapetes e potência. Para projetos maiores, o quadro pode incluir reguladores de potência modulantes até 50 kW para limitar picos de carga e reduzir o consumo de energia. Sistemas disponíveis em 230 V e 400 V.

Instalação

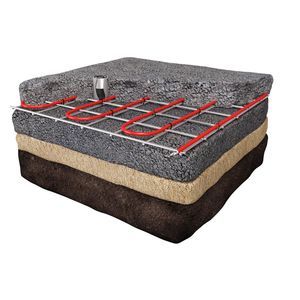

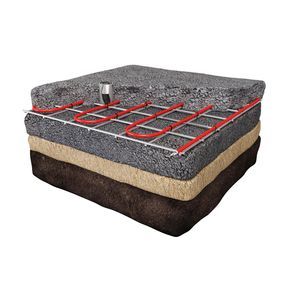

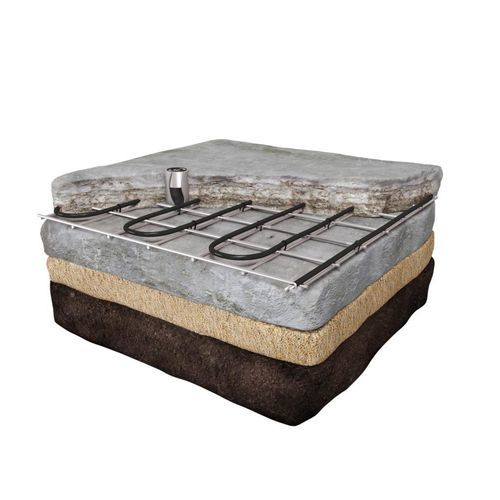

Os sistemas MAGNUM Outdoor são calculados e projetados por encomenda. Os cabos são fixados diretamente à armadura antes do leito de areia, betão ou alcatrão ser colocado.

Variantes de produto (tabela)
Art.nr. | Description | Length | Length connecting wire | Power | Volt | Amps | Ohm
120308 | MAGNUM Outdoor Cable Concrete 30W/m | 10 m | 4 m | 300 Watt | 230V | 1.3 | 176
120458 | MAGNUM Outdoor Cable Concrete 30W/m | 15 m | 4 m | 450 Watt | 230V | 2.0 | 118
120608 | MAGNUM Outdoor Cable Concrete 30W/m | 20 m | 4 m | 600 Watt | 230V | 2.6 | 88
120758 | MAGNUM Outdoor Cable Concrete 30W/m | 25 m | 4 m | 750 Watt | 230V | 3.3 | 71
120908 | MAGNUM Outdoor Cable Concrete 30W/m | 30 m | 4 m | 900 Watt | 230V | 3.9 | 59
121208 | MAGNUM Outdoor Cable Concrete 30W/m | 40 m | 4 m | 1200 Watt | 230V | 5.2 | 44
121508 | MAGNUM Outdoor Cable Concrete 30W/m | 50 m | 4 m | 1500 Watt | 230V | 6.5 | 35
121808 | MAGNUM Outdoor Cable Concrete 30W/m | 60 m | 4 m | 1800 Watt | 230V | 7.8 | 29
122108 | MAGNUM Outdoor Cable Concrete 30W/m | 70 m | 4 m | 2100 Watt | 230V | 9.1 | 25
122408 | MAGNUM Outdoor Cable Concrete 30W/m | 80 m | 4 m | 2400 Watt | 230V | 10.4 | 22
123008 | MAGNUM Outdoor Cable Concrete 30W/m | 100 m | 4 m | 3000 Watt | 230V | 13.0 | 18
123408 | MAGNUM Outdoor Cable Concrete 30W/m | 113 m | 4 m | 3400 Watt | 230V | 14.8 | 16
123608 | MAGNUM Outdoor Cable Concrete 30W/m | 120 m | 4 m | 3600 Watt | 230V | 15.7 | 15
124208 | MAGNUM Outdoor Cable Concrete 30W/m | 140 m | 4 m | 4200 Watt | 230V | 18.3 | 13

Especificações (tabela)
Leito de areia + blocos - V
Betão - V
Alcatrão frio - X
Alcatrão < 240°C - X
Capa interior - XLPE
Capa exterior - PVC
Comprimento do cabo de ligação - 4 m
Potência - 30 Watt/m
Tensão de ligação - 230 V/50Hz
Certificação - IEC 800, CE, VDE, IPX7
Garantia - 10 anos

Detalhes técnicos

• Potência 30 Watt/m
• Cabos disponíveis de 300 a 4200 Watt
• Tensão de ligação 230 V/50Hz
• Normas IEC 800 e CE
• Certificação VDE
• Classe IPX7
• Isolamento do núcleo XLPE
