Quadro elétrico de sobrepor 900004profissionalpara ambiente externoequipado
Guardar nos favoritos
Comparar
Características
- Instalação
- de sobrepor
- Âmbito de utilização
- profissional, para ambiente externo
- Tipo
- equipado
- Outras características
- à prova de água
- Altura
160 mm, 200 mm, 253 mm
(6,3 in, 7,9 in, 10 in)- Largura
430 mm, 500 mm, 700 mm
(16,9 in, 19,7 in, 27,6 in)- Profundidade
310 mm, 400 mm, 520 mm
(12,2 in, 15,7 in, 20,5 in)
Descrição
Visão geral do produto

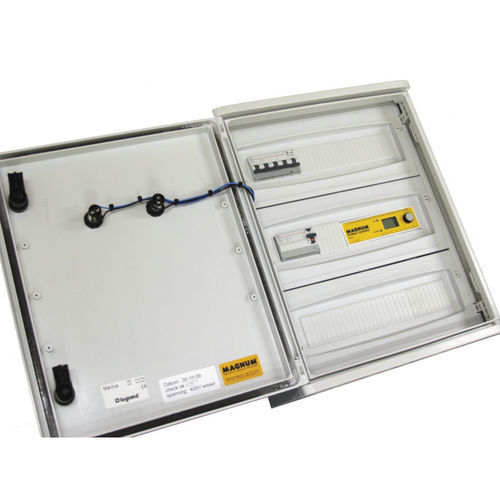

Armários de comando estanques completos, fabricados e equipados de acordo com o número de cabos/tapetes e a potência necessária. Estão disponíveis para sistemas de 230 V e 400 V e são montados conforme os requisitos do projeto.
Caixa de ligação

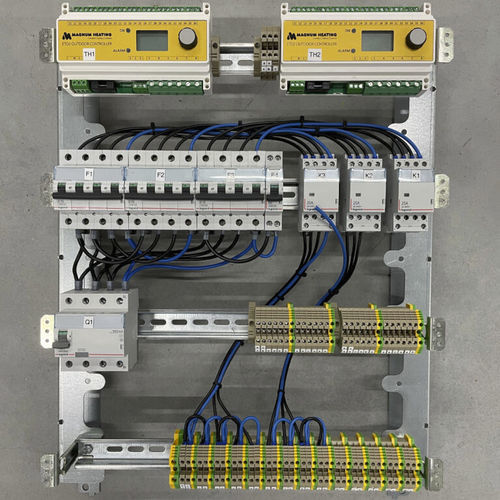

Os armários de comando são montados sob medida para cada projeto. A versão padrão (de acordo com NEN1010) inclui passagens de cabo à prova de água, circuitos magnéticos (relés), disjuntores, interruptores diferenciais, bornes de ligação para facilitar a conexão de cabos de alimentação e aquecimento e unidades de sensor para exterior. A instalação deve seguir o diagrama de ligação apresentado no quadro.
Modelos disponíveis
Art.nr. | Description | kW | Dimensões do armário | Unidade | Notas
900004 | MAGNUM Outdoor control cabinet | 3,6 kW | 430 x 310 x 160 mm | unidades/1 | incl. termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56
900010 | MAGNUM Outdoor control cabinet | 10 kW | 500 x 400 x 200 mm | unidades/1 | incl. termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56
900020 | MAGNUM Outdoor control cabinet | 20 kW | 500 x 400 x 200 mm | unidades/1 | incl. termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56
900030 | MAGNUM Outdoor control cabinet | 30 kW | 700 x 520 x 253 mm | unidades/1 | incl. termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56
900040 | MAGNUM Outdoor control cabinet | 40 kW | 700 x 520 x 253 mm | unidades/1 | incl. termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56
900050 | MAGNUM Outdoor control cabinet | 50 kW | 700 x 520 x 253 mm | unidades/1 | incl. termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56
Especificações
ETO2-4550 trilho DIN | Termostato 0°C / +5°C 230 V
2x ETOG-56 Unidades sensor | Humidade & Temperatura
Contactos isentos de potencial | 3 x 16 A
Circuitos de solenóide necessários (relés) | 230 V / 400 V
Disjuntores de instalação necessários | 16 A
Terminais de conexão | Para fixação dos cabos de alimentação
Luzes indicadoras | Conforme unidade
Garantia | 2 anos
Características técnicas
Armários de comando estanques completos, fabricados e equipados de acordo com o número de cabos/tapetes e a potência necessária. Estão disponíveis para sistemas de 230 V e 400 V e são montados conforme os requisitos do projeto.
Caixa de ligação
Os armários de comando são montados sob medida para cada projeto. A versão padrão (de acordo com NEN1010) inclui passagens de cabo à prova de água, circuitos magnéticos (relés), disjuntores, interruptores diferenciais, bornes de ligação para facilitar a conexão de cabos de alimentação e aquecimento e unidades de sensor para exterior. A instalação deve seguir o diagrama de ligação apresentado no quadro.
Modelos disponíveis
Art.nr. | Description | kW | Dimensões do armário | Unidade | Notas
900004 | MAGNUM Outdoor control cabinet | 3,6 kW | 430 x 310 x 160 mm | unidades/1 | incl. termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56
900010 | MAGNUM Outdoor control cabinet | 10 kW | 500 x 400 x 200 mm | unidades/1 | incl. termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56
900020 | MAGNUM Outdoor control cabinet | 20 kW | 500 x 400 x 200 mm | unidades/1 | incl. termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56
900030 | MAGNUM Outdoor control cabinet | 30 kW | 700 x 520 x 253 mm | unidades/1 | incl. termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56
900040 | MAGNUM Outdoor control cabinet | 40 kW | 700 x 520 x 253 mm | unidades/1 | incl. termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56
900050 | MAGNUM Outdoor control cabinet | 50 kW | 700 x 520 x 253 mm | unidades/1 | incl. termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56
Especificações
ETO2-4550 trilho DIN | Termostato 0°C / +5°C 230 V
2x ETOG-56 Unidades sensor | Humidade & Temperatura
Contactos isentos de potencial | 3 x 16 A
Circuitos de solenóide necessários (relés) | 230 V / 400 V
Disjuntores de instalação necessários | 16 A
Terminais de conexão | Para fixação dos cabos de alimentação
Luzes indicadoras | Conforme unidade
Garantia | 2 anos
Características técnicas
- Armários de comando estanques, montados à medida por projeto
- Adequados para sistemas 230 V e 400 V
- Equipamento padrão: passagens de cabo à prova de água, circuitos magnéticos (relés), disjuntores, interruptores diferenciais, bornes
- Inclui termostato ETO2-4550 trilho DIN e 2x unidades sensor ETOG-56 (nas unidades listadas)
- Contactos isentos de potencial: 3 x 16 A
- Disjuntores de instalação necessários: 16 A
- Dimensões disponíveis: 430 x 310 x 160 mm; 500 x 400 x 200 mm; 700 x 520 x 253 mm
- Opções de potência: 3,6 kW; 10 kW; 20 kW; 30 kW; 40 kW; 50 kW
- Garantia: 2 anos
